O Taiyo Yuden NRS5040T1R5NMGJ é uma bobina de ferrite de montagem em superfície de alto desempenho, projetada para aplicações avançadas de filtragem eletrônica e supressão de ruído. Este componente robusto oferece capacidades excepcionais de mitigação de interferências eletromagnéticas (EMI), tornando-o ideal para utilização em circuitos eletrônicos exigentes de diversos setores.
Construído com precisão, este bead de ferrite apresenta um design compacto de núcleo de tambor de 0,193" x 0,193" (4,90mm x 4,90mm) em configuração de fio enrolado, que garante integridade de sinal superior e redução de ruído. Com uma classificação de corrente de até 4,5A e uma corrente de saturação de 6,4A, o componente pode suportar cargas elétricas significativas mantendo um desempenho consistente.
O indutor funciona eficazmente em uma faixa de temperatura que varia de -25°C a 120°C, garantindo funcionamento confiável em condições ambientais desafiadoras. Sua resistência direta baixa de até 22,1mΩ e frequência de auto-resonância de 60MHz contribuem para suas características de filtragem de alta eficiência. O componente possui uma tolerância de ±20% e é especialmente otimizado para testes na frequência de 100 kHz.
Dentre suas principais vantagens estão a construção blindada, compatibilidade com montagem em superfície e o material de núcleo de ferrite, que proporcionam excelente supressão de ruído e compatibilidade eletromagnética. O produto é compatível com as normas RoHS e vem embalado em formato fita e carretel, facilitando sua integração em conjuntos eletrônicos.
Áreas potenciais de aplicação incluem equipamentos de telecomunicações, eletrônica automotiva, dispositivos de consumo, sistemas de controle industrial e circuitos de gerenciamento de energia, onde a filtragem de sinais precisa ser precisa e a redução de ruído é essencial.
Modelos equivalentes ou alternativos na linha Taiyo Yuden incluem os indutores da série NR com especificações semelhantes, como NRS5040T1R0NMGJ e NRS5040T2R2NMGJ, que oferecem características de desempenho comparáveis, com pequenas variações nos valores de indutância.
Profissionais de design eletrônico irão apreciar a construção robusta, o formato compacto e o desempenho elétrico superior deste componente, especialmente em aplicações que exigem alto nível de confiabilidade e eficiência.

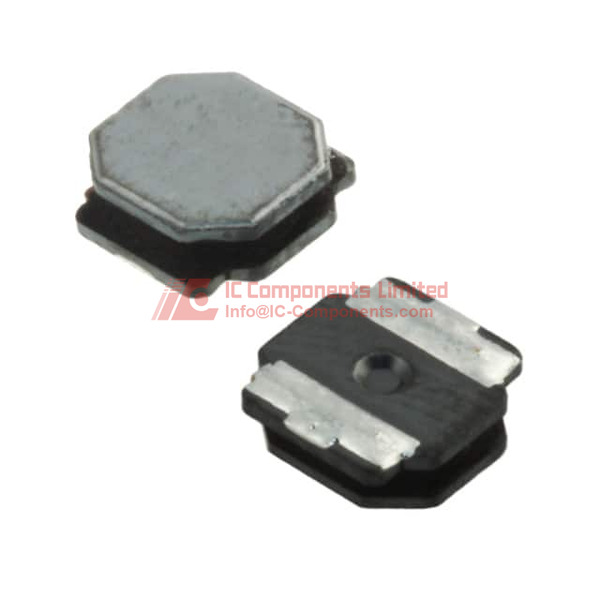

NRS5040T1R5NMGJ (1)
NRS5040T1R5NMGJ Atributos Técnicos Chave
A indutância é de 1,5 μH. A classificação de corrente é de 4,5 A. A resistência DC máxima é de 22,1 mΩ.
NRS5040T1R5NMGJ Tamanho da Embalagem
Este produto é fornecido em embalagem Tape & Reel (TR), ideal para processos de montagem automatizada e ambientes de alta produção. A embalagem e o encapsulamento possuem uma configuração não padrão, permitindo máxima eficiência de espaço na placa de circuito impresso (PCB). O tipo de encapsulamento é listado como 141568, oferecendo proteção robusta e alta confiabilidade para aplicações de montagem surface-mount. Com dimensões compactas de 0,193" x 0,193" (4,90 mm x 4,90 mm) e altura de apenas 4,10 mm, é perfeito para circuitos densamente populados. O produto também apresenta uma configuração padrão de pinos otimizada para montagem SMT e gerenciamento térmico em faixas de temperatura de -25°C a +120°C.
NRS5040T1R5NMGJ Aplicação
O componente NRS5040T1R5NMGJ, que inclui fio e núcleo de ferrite, foi projetado especificamente para circuitos de fontes de alimentação, conversores DC-DC e filtragem de ruído em automotivo, industrial e eletrônicos de consumo. Sua estrutura blindada e alta capacidade de manuseio de corrente o tornam adequado para ambientes onde a supressão de interferência eletromagnética (EMI) e a integridade da energia são críticas.
NRS5040T1R5NMGJ Recursos
Este indutor apresenta núcleo de tambor, configuração de fio enrolado, combinando baixa resistência DC (DCR) máxima de 22,1 mΩ com uma classificação de corrente de 4,5 A e corrente de saturação de até 6,4 A, suportando cargas exigentes sem degradação de desempenho. Oferece estabilidade de indutância confiável de 1,5 μH em frequência de teste de 100 kHz e funciona de forma estável em temperaturas de -25°C a 120°C, garantindo versatilidade. Sua estrutura blindada minimiza EMI, enquanto o núcleo de ferrite assegura baixas perdas de núcleo e alta eficiência. A tolerância de ±20% garante operação consistente dentro dos parâmetros especificados. O design compacto de montagem de superfície apoia a miniaturização de circuitos eletrônicos. O produto é compatível com regulamentações RoHS, atendendo a padrões ambientais e de segurança.
NRS5040T1R5NMGJ Recursos de Qualidade e Segurança
Este indutor é fabricado pela Taiyo Yuden, uma marca de alta reputação, reconhecida pelo rigoroso controle de qualidade. É compatível com RoHS, garantindo uso seguro em todas as regiões que seguem regulamentos de substâncias perigosas. Sua estrutura blindada não só oferece excelente supressão de EMI, como também fornece robustez mecânica contra vibração e estresse térmico. Cada lote passa por testes abrangentes de parâmetros elétricos e térmicos, garantindo confiabilidade operacional consistente e longa vida útil em aplicações críticas.
NRS5040T1R5NMGJ Compatibilidade
O NRS5040T1R5NMGJ é compatível com uma ampla variedade de layouts de PCB de montagem superficial graças à sua pegada padronizada e opções versáteis de montagem. Integra-se perfeitamente com circuitos integrados de gerenciamento de energia, reguladores de comutação e filtros em equipamentos automotivos, industriais e comerciais, oferecendo compatibilidade fácil a nível de sistema.
NRS5040T1R5NMGJ PDF da Folha de Dados
Para informações técnicas detalhadas e orientações de aplicação, recomenda-se fazer o download da folha de dados oficial do modelo NRS5040T1R5NMGJ diretamente em nosso site. Nossas folhas de dados são atualizadas continuamente para refletir as informações mais recentes do fabricante, tornando esta página sua principal fonte de dados precisos e atuais.
