O relé Panasonic ST1-DC24V-F é um relé de alta performance de uso geral, projetado para aplicações de comutação elétrica robusta em ambientes industriais e eletrônicos diversos. Este relé versátil oferece uma confiabilidade excepcional com uma configuração de contato duplo, comutação simples (DPST), capaz de suportar até 8 amperes de corrente a 250VAC, tornando-se adequado para requisitos complexos de comutação em sistemas elétricos e eletrônicos.
Construído com material de contato de Óxido de Prata-Tin (AgSnO), o relé demonstra durabilidade superior e desempenho consistente em condições desafiadoras. Sua faixa de temperatura de operação que varia de -40°C a 60°C garante funcionamento confiável mesmo em ambientes extremos, enquanto o design do bobina sem trava proporciona uma comutação eficiente e previsível.
O relé funciona com uma corrente de bobina baixa de 10 mA e necessita de uma tensão de operação de 19,2 VDC, com um tempo de ativação rápido de 15 ms e tempo de desativação de 10 ms. Essas características o tornam ideal para aplicações que exigem comutação elétrica rápida e precisa, como sistemas de controle industrial, equipamentos de automação e projeto de painéis elétricos.
Dentre suas principais vantagens estão a conformidade com as normas RoHS, construção totalmente selada e configuração de montagem em orifício passante, o que aumenta sua adaptabilidade em diferentes cenários de projetos eletrônicos e elétricos. A tensão de bobina de 24VDC e a resistência de 2,4 kOhms contribuem para sua versatilidade e potencial de integração.
As áreas de aplicação potenciais incluem automação industrial, painéis de controle, interfaces de maquinaria, equipamentos de telecomunicações e requisitos gerais de comutação elétrica, onde relés confiáveis e de alto desempenho são essenciais.
Modelos equivalentes ou alternativos podem incluir relés da série ST da Panasonic com características elétricas semelhantes, como ST1-DC12V-F ou ST1-DC48V-F, que oferecem funcionalidade comparável com diferentes especificações de voltagem.

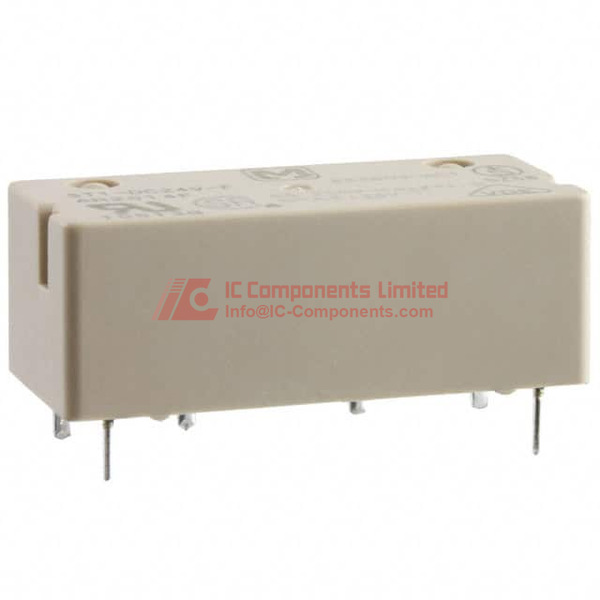

ST1-DC24V-F (1)
ST1-DC24V-F Atributos Técnicos Chave
Número de peça do fabricante ST1-DC24V-F. Capacidade de contato de 8 A. Tensão da bobina de 24 VDC.
ST1-DC24V-F Tamanho da Embalagem
Tipo de montagem por orifício passante. Material dos contatos: Óxido de Prata e Estanho (AgSnO). Encapsulamento em plástico. Tamanho padrão: Encapsulamento 446. Configuração dos pinos: Terminação em Pino PC.
ST1-DC24V-F Aplicação
Utilizado principalmente em sistemas de conversão AC/DC que requerem troca confiável de correntes moderadas. Adequado para aplicações de relés de uso geral em controles industriais, automação, eletrônicos de consumo e telecomunicações, onde é necessária troca DPST.
ST1-DC24V-F Recursos
Este relé opera com uma tensão de bobina de 24 VDC e possui uma configuração de contato DPST-NO/NC, com um contato normalmente aberto e outro normalmente fechado. Suporta uma tensão de troca de até 250 VCA e corrente contínua de até 8 A. A resistência da bobina é de 2,4 kOhms, consumindo uma corrente baixa de 10 mA, garantindo operação com baixo consumo energético. Seus tempos de resposta incluem um tempo de operação de 15 milissegundos e um tempo de liberação de 10 milissegundos, oferecendo troca rápida e confiável. Com contatos de Óxido de Prata e Estanho, oferece excelente condutividade e resistência à soldagem dos contatos, aumentando a durabilidade e confiabilidade. Totalmente selado contra poeira e contaminantes ambientais, operando de forma estável entre -40°C e 60°C. A bobina não possui travamento, retornando ao estado padrão quando a energia é removida. Projetado para montagem por orifício passante, integrando-se facilmente em diversos projetos de PCB.
ST1-DC24V-F Recursos de Qualidade e Segurança
O produto é compatível com RoHS, demonstrando o compromisso da Panasonic com os padrões ambientais ao eliminar substâncias perigosas. Sua construção totalmente selada protege os componentes internos contra umidade e contaminantes, minimizando riscos de falha devido a fatores ambientais. Os contatos de Óxido de Prata e Estanho garantem resistência ao desgaste e reduzem a erosão elétrica, contribuindo para uma vida útil mais longa e resistência ao contato. Fabricado sob rigorosos controles de qualidade alinhados com os altos padrões da Panasonic, assegurando segurança, confiabilidade e desempenho consistente ao longo de numerosos ciclos de operação.
ST1-DC24V-F Compatibilidade
Este modelo de relé é compatível com diversas fontes de conversores AC/DC e sistemas de controle que requerem operação de bobina a 24 VDC e troca DPST. Sua configuração de pinos e pegada seguem as dimensões padrão de encapsulamento 446, garantindo compatibilidade com placas de circuito existentes para montagem por orifício passante. Pode substituir modelos de relés de uso geral semelhantes com especificações elétricas e pegada iguais.
ST1-DC24V-F PDF da Folha de Dados
Nosso site oferece a ficha técnica mais confiável e atualizada para o modelo ST1-DC24V-F. Recomendamos que os clientes façam o download diretamente da página atual para acessar detalhes técnicos completos, notas de aplicação e desenhos mecânicos que auxiliam em processos precisos de projeto e integração.
Distribuidor de Qualidade
A IC-Components é um distribuidor autorizado e de alta qualidade dos componentes Panasonic, com grande experiência na oferta de produtos genuínos. Convidamos os clientes a solicitar orçamentos pelo nosso site para o relé ST1-DC24V-F e aproveitar nossos preços competitivos, entrega rápida e excelente suporte ao cliente, garantindo uma cadeia de fornecimento confiável para suas necessidades de componentes eletrônicos.
