O MC74VHCT574ADTR2 é um circuito integrado de alto desempenho, contendo um flip-flop do tipo D de 8 bits, projetado para aplicações avançadas de lógica digital. Fabricado pela ON Semiconductor, este dispositivo pertence à série de lógica 74VHCT, oferecendo capacidades robustas de armazenamento digital e gestão de sinais.
Projetado como um componente de montagem de superfície em um pacote TSSOP compacto com 20 pinos, este flip-flop é especificamente otimizado para aplicações que exigem processamento de sinais em alta velocidade. Ele possui uma frequência de clock impressionante de 130MHz e pode operar em uma ampla faixa de temperatura, de -40°C a 85°C, tornando-o adequado para ambientes eletrônicos exigentes.
O circuito integrado apresenta características elétricas excepcionais, incluindo uma faixa de tensão de alimentação entre 4,5V e 5,5V e baixo consumo de corrente em repouso, de 4A. Sua configuração de saída em trê-estados, não invertida, possibilita roteamento de sinais flexível e integração com sistemas digitais complexos. O dispositivo oferece desempenho consistente com um atraso de propagação máximo de 10,4ns a 5V e carga de 50pF.
As principais vantagens incluem operação em alta velocidade, capacitância de entrada baixa de 4pF e capacidades robustas de acionamento de saída, fornecendo uma corrente de saída de 8mA em nível alto e baixo. O mecanismo de disparo na borda de subida garante captação e transmissão de dados precisas e confiáveis.
Áreas de aplicação típicas abrangem sistemas de comunicação digital, periféricos de computadores, equipamentos de telecomunicações e sistemas de controle embarcado, onde operações digitais de alta velocidade e baixo consumo de energia são essenciais.
Embora modelos equivalentes diretos possam variar, dispositivos semelhantes na série 74VHCT incluem o 74VHCT574AD, 74VHCT574AN e outras variantes com características elétricas e funcionais comparáveis.
Este dispositivo está disponível em embalagens de fita e ré with, facilitando processos de montagem em surface-mount. Observe que o produto atualmente não é compatível com RoHS, contendo chumbo em sua composição.

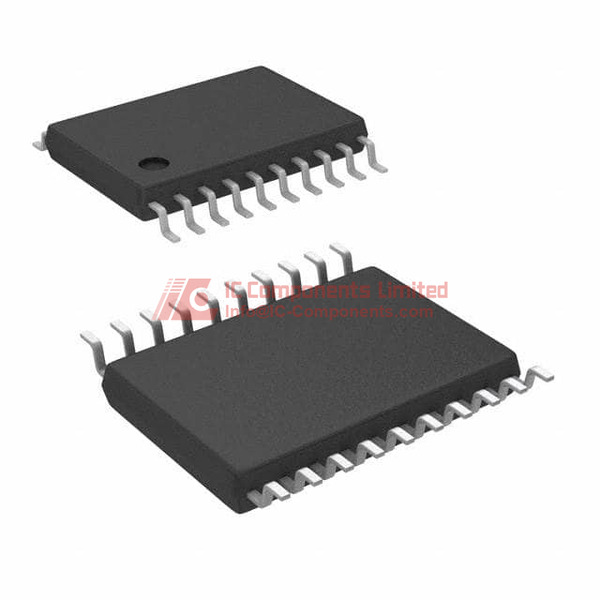

MC74VHCT574ADTR2 (1)
MC74VHCT574ADTR2 Atributos Técnicos Chave
Número da Peça do Fabricante MC74VHCT574ADTR2, Tecnologia CMOS de alta velocidade avançada, Frequência de Clock de até 130MHz, Saídas Tri-State não invertidas que não invertem a entrada, Ampla faixa de voltagem de alimentação de 4,5V a 5,5V, Atraso de Propagação Máximo de 10,4ns a 5V com carga de 50pF, Tipo de montagem em superfície, consumo de energia em estado de ociosidade (Iq) de 4A apoiando baixa dissipação de energia
MC74VHCT574ADTR2 Tamanho da Embalagem
Encaixotamento em encapsulamento TSSOP, pacote em fita e bobina (TR), Nível de sensibilidade à umidade MSL 1 (Ilimitado), Pacote / Caixa com 20-TSSOP com largura de 0,173 polegadas (4,40 mm)
MC74VHCT574ADTR2 Aplicação
Principalmente utilizado em circuitos digitais para armazenamento de dados, Adequado para aplicações que exigem alta velocidade e baixo consumo de energia
MC74VHCT574ADTR2 Recursos
Tecnologia CMOS avançada de alta velocidade, Saídas Tri-State não invertidas, Ampla faixa de voltagem de operação de 4,5V a 5,5V, Frequência de clock até 130MHz, Atraso máximo de propagação de 10,4ns a 5V com carga de 50pF, Montagem em superfície possibilitando processos de montagem eficientes, Corrente de estado de repouso (Iq) de 4A, garantindo baixo consumo energético
MC74VHCT574ADTR2 Recursos de Qualidade e Segurança
Recursos que garantem alta durabilidade e desempenho confiável sob temperaturas de operação de -40°C a 85°C, Fabricação com componentes livres de chumbo, exceto em casos de isenções RoHS
MC74VHCT574ADTR2 Compatibilidade
Compatível com outros dispositivos da série 74VHCT, Facilita a integração em diversos sistemas digitais que utilizam flip-flops do tipo D
MC74VHCT574ADTR2 PDF da Folha de Dados
Acesse o datasheet mais completo e confiável para o MC74VHCT574ADTR2 em nosso site, Recomenda-se fortemente fazer o download do documento nesta página para obter informações técnicas e especificações detalhadas
