O Freescale Semiconductor (atualmente NXP Semiconductors) S9S12VR48AF0VLF é um microcontrolador robusto de 16 bits, projetado para aplicações embarcadas versáteis, oferecendo uma solução abrangente para desafios complexos de design eletrônico. Este circuito integrado de alto desempenho pertence à série S12 MagniV e proporciona uma combinação impressionante de potência de processamento, capacidade de memória e integração de periféricos.
No seu núcleo, o microcontrolador possui um processador de 16 bits operando a 25MHz, fornecendo capacidades computacionais eficientes para sistemas embarcados complexos. O dispositivo inclui 48KB de memória flash de programa e 2KB de RAM, permitindo que desenvolvedores implementem aplicações de software sofisticadas com recursos de memória substanciais. Seus recursos integrados incluem seis conversores analógico para digital (ADC) de 10 bits, aprimorando o processamento de sinais e as capacidades de interface com sensores.
A conectividade é uma característica de destaque, com suporte a múltiplos protocolos de comunicação, incluindo IrDA, LINbus, SCI e SPI, tornando-o adaptável às diversas necessidades de comunicação em setores automotivos, industriais e de eletrônicos de consumo. O conjunto abrangente de periféricos do microcontrolador inclui Detecção de Baixa Tensão (LVD), Reset na Primeira Ligação (POR), Modulação por Largura de Pulso (PWM) e Temporizador Watchdog (WDT), garantindo alta confiabilidade e desempenho do sistema.
Projetado para ambientes operacionais desafiadores, o microcontrolador suporta uma ampla faixa de temperatura de operação, de -40°C a 105°C, e funciona com uma voltagem de alimentação flexível entre 3,13V e 5,5V. Seu pacote LQFP de 48 pinos de montagem superficial facilita uma integração compacta e eficiente em placas de circuito impresso, tornando-o adequado para aplicações que requerem espaço limitado.
As principais vantagens incluem seu conjunto abrangente de recursos, alta tolerância à temperatura, requisitos de energia flexíveis e suporte extensivo a protocolos de comunicação. O dispositivo é particularmente indicado para eletrônica automotiva, sistemas de controle industrial, dispositivos de consumo e aplicações embarcadas que exigem soluções confiáveis e de alto desempenho.
Embora modelos equivalentes diretos possam variar, alternativas comparáveis dentro da série S12 MagniV ou de fabricantes concorrentes incluem o MC9S12XDP512, MC9S12VR32 e microcontroladores similares de empresas como Texas Instruments e Microchip Technology. No entanto, a combinação específica de recursos deste modelo da Freescale/NXP o torna especialmente adequado para requisitos de design embarcado altamente especializados.
S9S12VR48AF0VLF (1)
S9S12VR48AF0VLF Atributos Técnicos Chave
O microcontrolador S9S12VR48AF0VLF da Freescale (agora NXP Semiconductors) possui uma arquitetura de núcleo 16 bits (12V1), operando até 25 MHz, com 48 KB de memória FLASH programável no sistema, 2 KB de RAM e 512 bytes de EEPROM integrada. Destaca-se por suas capacidades avançadas de conversores analógico-digitais de 6 canais de 10 bits, além de múltiplas interfaces de comunicação como IrDA, LINbus, SCI e SPI. Sua faixa de voltagem de operação varia de 3,13V a 5,5V, e suporta temperaturas de -40°C a 105°C. Possui 28 linhas de entrada/saída de uso geral, incluindo recursos de segurança como proteção contra brownout (LVD), reset de energia (POR), watchdog timer, e verificações de integridade de memória flash, garantindo confiabilidade e segurança em aplicações automotivas e industriais complexas.
S9S12VR48AF0VLF Tamanho da Embalagem

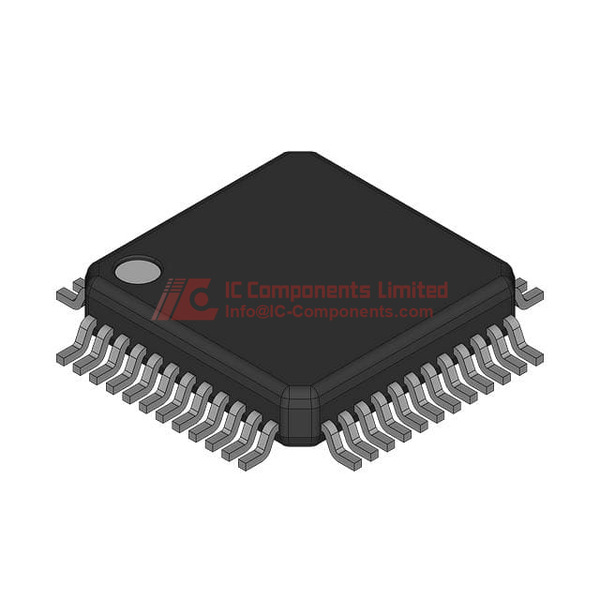

O microcontrolador S9S12VR48AF0VLF é fornecido em um pacote LQFP de 48 contatos, com dimensões de 7x7 mm, ideal para montagens de alta densidade em superfícies. O pacote LQFP (Low-profile Quad Flat Package) é conhecido por sua eficiência na dissipação de calor e alta resistência mecânica. Com 48 pinos dispostos de forma otimizada para facilitar a integração, garante contato elétrico confiável e baixa indutância, assegurando a integridade dos sinais. É enviado em formato a granel, adequado para operações de produção de médio a grande porte.
S9S12VR48AF0VLF Aplicação
Este microcontrolador é altamente indicado para aplicações embarcadas exigentes no setor automotivo e industrial, incluindo gerenciamento de unidades de propulsão, controle de carroceria, interfaces de sensores e soluções avançadas de controle de motores. Seus recursos integrados e faixa ampla de voltagem e temperatura o tornam adequado para ambientes adversos, onde a confiabilidade a longo prazo é fundamental.
S9S12VR48AF0VLF Recursos
O S9S12VR48AF0VLF oferece um núcleo poderoso de 16 bits a até 25 MHz, garantindo processamento de alta velocidade para tarefas complexas. Conta com memória flash de 48 KB, RAM de 2 KB, EEPROM de 512 bytes, 28 linhas de E/S de uso geral, e periféricos como LVD, POR, PWM e watchdog timer, que aumentam a confiabilidade e permitem controle automotive. Seus conversores analógico-digitais de 6 canais de 10 bits e diversas interfaces de comunicação (IrDA, LINbus, SCI, SPI) possibilitam integração avançada. O oscilador interno reduz a necessidade de componentes externos, otimizando custos e espaço no design.
S9S12VR48AF0VLF Recursos de Qualidade e Segurança
Este microcontrolador incorpora recursos de segurança como proteção contra brownout (LVD), reset de energia confiável (POR), watchdog timer, além de verificações de integridade na memória flash. Sua ampla faixa de operação de voltagem e temperatura garante funcionamento consistente sob condições extremas típicas de ambientes automotivos e industriais, assegurando a confiabilidade do sistema.
S9S12VR48AF0VLF Compatibilidade
Como parte da família S12 MagniV, este microcontrolador foi desenvolvido para ser compatível em pinagem e software com outros dispositivos S12, facilitando atualizações de hardware e reutilização de código. Sua interface padrão, como SPI, SCI e LINbus, assegura interoperabilidade em redes embarcadas complexas. Além disso, é facilmente integrado a diversas ferramentas de desenvolvimento disponíveis no mercado, otimizando processos de projeto e fabricação.
S9S12VR48AF0VLF PDF da Folha de Dados
Disponibilizamos em nossa página oficial o datasheet mais atualizado e autorizado do S9S12VR48AF0VLF. Recomendamos fortemente que os clientes baixem a versão oficial diretamente do nosso site para obter as informações técnicas mais completas e precisas atualmente disponíveis sobre este modelo.
