O STMicroelectronics BTA25-800BW é um Triac Alternistor de alto desempenho, projetado para aplicações robustas de controle de energia em diversos sistemas eletrônicos e elétricos. Este dispositivo semicondutor sofisticado oferece capacidades excepcionais de comutação, com um projeto robusto capaz de suportar cargas elétricas significativas em ambientes desafiadores.
Desenvolvido para uma gestão de energia precisa, o Triac possui uma impressionante capacidade de tensão de 800V e pode controlar até 25A de corrente em estado de condução. Sua configuração exclusiva de alternistor proporciona operação sem snubber, o que significa menor complexidade de circuito e maior confiabilidade durante os processos de comutação. O dispositivo destaca-se especialmente por sua ampla faixa de temperatura de operação, de -40°C a 125°C, tornando-o adequado para aplicações industriais e automotivas exigentes.
As principais especificações técnicas incluem uma baixa tensão de disparo de porta, de máximo 1,3V, uma corrente de disparo de porta de 50 mA e uma corrente de retenção de 75 mA. O dispositivo suporta correntes de surtos não recorrentes de até 250-260A em frequência de 50/60 Hz, demonstrando capacidades notáveis de proteção contra picos de corrente. Sua embalagem isolada RD91-3 garante desempenho mecânico e térmico robusto.
As vantagens principais incluem excelente bloqueio de tensão, requisitos baixos de disparo e operação confiável em condições de temperatura adversas. O Triac é especialmente indicado para aplicações de controle de motores, sistemas de iluminação, equipamentos de aquecimento e demandas gerais de comutação de energia, onde a gestão elétrica eficiente e confiável é fundamental.
Modelos equivalentes ou alternativos na linha da STMicroelectronics podem incluir as séries BTA16, BTA24 e BTA26, que oferecem características elétricas semelhantes com pequenas variações nas classificações de corrente e tensão.
O dispositivo é compatível com as normas RoHS, garantindo sustentabilidade ambiental e conformidade com os padrões modernos de manufatura eletrônica. Sua montagem em chassis permite uma integração fácil em diversos sistemas de controle elétrico e equipamentos industriais.
BTA25-800BW Atributos Técnicos Chave
Triac do tipo alternistor com classificação de tensão de 800V e corrente de condução máxima de 25A. Projetado para montagem em chassis, na série sem snubber. Ideal para aplicações que demandam alta performance em controle de potência AC, com alta confiabilidade e resistência a transientes.
BTA25-800BW Tamanho da Embalagem

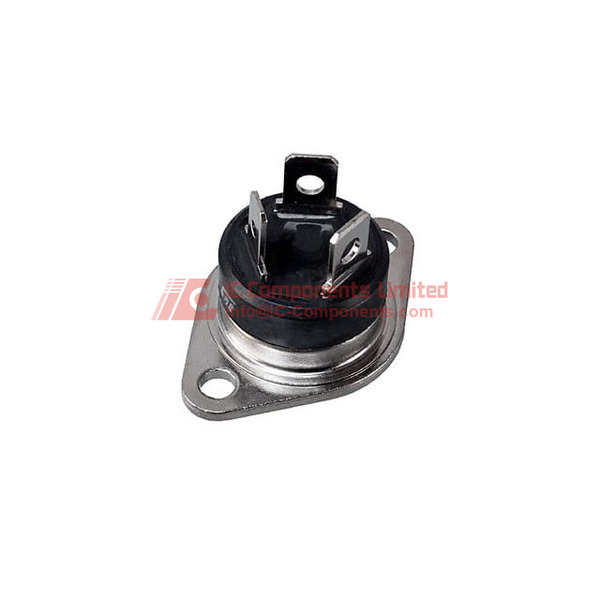

O BTA25-800BW da STMicroelectronics é fornecido em encapsulamento robusto RD91, com estilo de pacote RD91-3 (isulado). O tipo de montagem é em chassis, permitindo fixação mecânica segura e dissipação eficiente de calor. A embalagem é vendida a granel, facilitando manuseio e integração nos processos de fabricação. O código de encapsulamento é 9145, adequado para aplicações que requerem alta corrente e tensão.
BTA25-800BW Aplicação
Os triacs BTA25-800BW são ideais para comutação e controle de fase em cargas AC, como iluminação industrial e residencial, controladores de velocidade de motores, relés estáticos e controles de aquecimento. Sua construção alternistor sem snubber torna-os particularmente compatíveis com cargas altamente indutivas ou resistivas, eliminando a necessidade de circuitos snubber adicionais, o que simplifica o sistema e aumenta a confiabilidade.
BTA25-800BW Recursos
Este dispositivo oferece uma tensão máxima repetitiva de estado desligado de 800V e pode suportar uma corrente RMS contínua de até 25A em estado ligado. Sua capacidade de pico de corrente transitória reacha 250A/260A (50Hz/60Hz), permitindo suportar pulsos curtos de alta corrente. O voltage de disparo do gate (Vgt) é limitado a 1,3V com corrente de disparo (Igt) de até 50mA, facilitando controle eficiente por drivers de nível lógico. Sua arquitetura sem snubber reduz a necessidade de circuitos snubber externos, diminuindo a quantidade de componentes e ocupação na placa. Possui uma corrente de retenção elevada de até 75mA, garantindo maior resistência em condições de carga exigentes. O amplo intervalo de temperatura de operação de -40°C a 125°C assegura aplicações em ambientes severos. O encapsulamento isolado RD91-3 oferece maior segurança ao usuário e permite uma montagem mecânica e dissipação de calor simplificadas.
BTA25-800BW Recursos de Qualidade e Segurança
A embalagem isolada RD91-3 garante isolamento elétrico do dissipador de calor, aumentando a segurança e facilitando a montagem. O produto é fabricado seguindo rigorosos padrões de qualidade da STMicroelectronics e é compatível com as diretrizes RoHS, garantindo sustentabilidade e conformidade ambiental. A série sem snubber reduz riscos de interferência eletromagnética (EMI) e melhora a confiabilidade do sistema em ambientes ruidosos. Sua alta capacidade de pico de voltagem e corrente oferece proteção robusta contra transientes na rede elétrica.
BTA25-800BW Compatibilidade
O BTA25-800BW é compatível com uma vasta gama de circuitos controlados por corrente alternada que exigem desempenho de comutação robusto. Pode substituir diretamente modelos mais antigos da série BTA25, adaptando-se a plataformas que demandam comutação em cargas de até 25A e 800V. Sua estrutura alternistor torna-o especialmente indicado para aplicações com cargas variáveis, de residuais a indutivas, garantindo operação confiável e eficiente.
BTA25-800BW PDF da Folha de Dados
Para acessar a documentação técnica mais completa e confiável, os clientes são encorajados a baixar o datasheet oficial do BTA25-800BW diretamente do nosso site. Este documento oferece informações atualizadas sobre dimensões, exemplos de aplicação, parâmetros elétricos e recomendações do fabricante, facilitando uma integração otimizada no projeto.
