Sensores RTD: como funcionam, precisão IEC 60751 e aplicações

Um sensor RTD (Resistance Temperature Detector) é um sensor de temperatura preciso e confiável usado em aplicações industriais e científicas.Este artigo explica o que é um sensor de temperatura RTD, como funciona e como mede a temperatura usando resistência.Ele também cobre tópicos importantes como PT100 vs PT1000, métodos de fiação RTD, comparações com termopares, padrões de precisão, erros comuns e aplicações típicas.

Catálogo

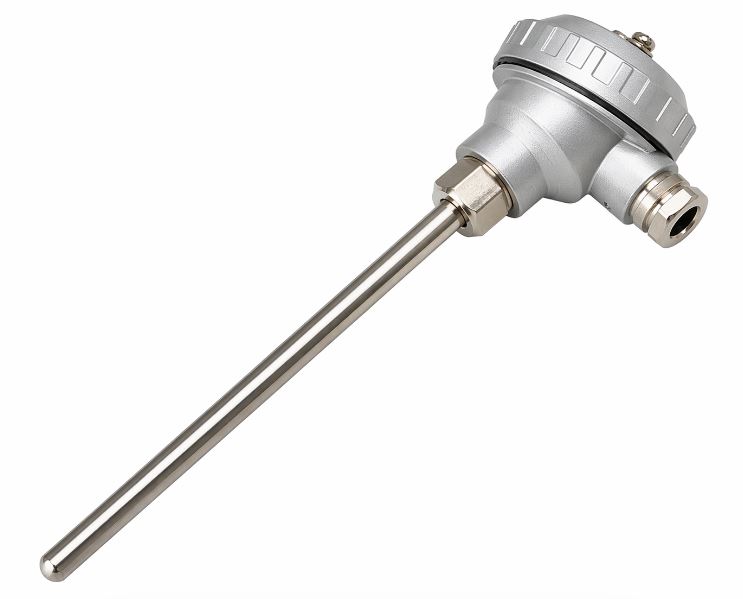

Figura 1: Sensor RTD

O que é um sensor RTD?

Um sensor RTD (Resistance Temperature Detector) é um sensor de temperatura usado para medir temperatura com alta precisão e estabilidade em aplicações industriais e científicas.Ele fornece leituras consistentes e confiáveis, tornando-o ideal para sistemas que exigem monitoramento preciso de temperatura.Um sensor de temperatura RTD utiliza um elemento metálico, normalmente platina, fabricado para atender a valores de resistência padronizados para desempenho confiável.

Como funcionam os sensores RTD

Um sensor RTD funciona medindo como a resistência elétrica de um metal muda com a temperatura.Em um sensor de temperatura RTD, o elemento sensor – geralmente platina – é conectado a um circuito que detecta pequenas mudanças de resistência conforme a temperatura varia.

À medida que a temperatura aumenta, as vibrações atômicas no metal aumentam, dificultando o fluxo dos elétrons e causando o aumento da resistência.Esse comportamento previsível, conhecido como coeficiente de temperatura positivo, permite medições de temperatura precisas e repetíveis com base em dados de referência padronizados, como IEC 60751.

Pt100 versus Pt1000

Recurso	PT100	PT1000
Resistência em 0°C	100 ohms	1000 ohms
Sensibilidade	Inferior	Superior
Ruído Resistência	Moderado	Melhor
Comprimento do cabo	Curto para médio	Médio a longo
Autoaquecimento	Superior	Inferior
Custo	Inferior	Um pouco mais alto

Fiação RTD de 2 fios vs 3 fios vs 4 fios

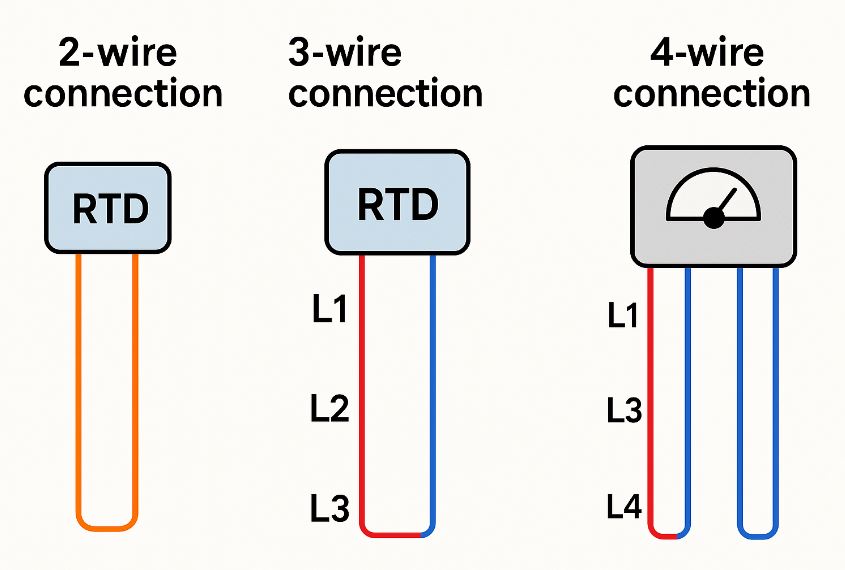

Figura 2: Conexão da fiação RTD

RTD de 2 fios

O RTD de 2 fios é a configuração mais simples, onde os mesmos fios transportam o sinal de medição e a resistência do condutor.Embora seja fácil de instalar e econômico, é menos preciso devido à resistência adicional dos fios.

RTD de 3 fios

O RTD de 3 fios melhora a precisão compensando a resistência do condutor usando um fio adicional.Este método é amplamente utilizado em aplicações industriais porque oferece um bom equilíbrio entre custo e desempenho.

RTD de 4 fios

O RTD de 4 fios oferece a mais alta precisão, eliminando completamente o efeito da resistência do condutor.Ele usa fios separados para alimentação de corrente e medição de tensão, tornando-o ideal para aplicações de laboratório e de alta precisão.

RTD vs Termopar

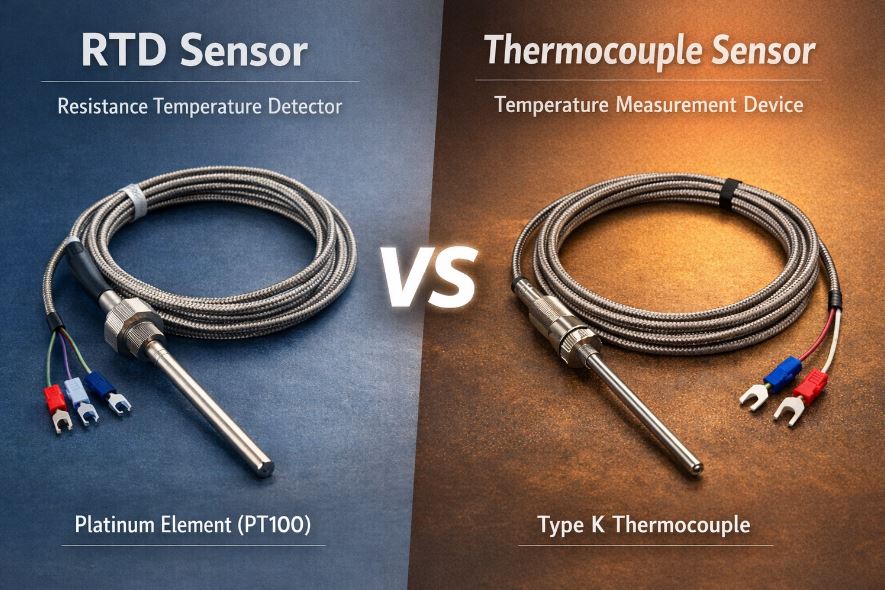

Figura 3: RTD vs Termopar

Parâmetro	Sensor IDT (Detector de temperatura de resistência)	Termopar Sensor
Precisão	Alta precisão e estabilidade	Moderado precisão
Temperatura Alcance	-200°C a 600°C	Até 1800°C
Tempo de resposta	Mais lento	Mais rápido
Durabilidade	Menos robusto	Altamente durável e resistente
Estabilidade	Muito estável com baixa deriva	Propenso a deriva
Custo	Superior	Inferior
Fiação	Mais complexo	Mais simples
Aplicativos	HVAC, laboratórios, controle de processo	Fornos, motores

Precisão RTD e classes IEC 60751

Nem todos os sensores RTD fornecem o mesmo nível de precisão, razão pela qual padrões como IEC 60751 são usados para definir seu desempenho.Esses padrões classificam os RTDs em grupos como Classe A e Classe B, onde a Classe A oferece maior precisão devido a limites de tolerância mais rígidos, enquanto a Classe B fornece desempenho confiável com erros admissíveis ligeiramente mais altos e é mais comumente usada em aplicações industriais.

Outra consideração importante é que a precisão de um sensor de temperatura RTD pode variar com a temperatura, o que significa que os erros de medição podem aumentar à medida que as condições operacionais se afastam do ponto de referência.Por causa disso, a seleção da classe de precisão RTD correta depende do nível de precisão necessário e da aplicação específica, sendo a Classe A adequada para sistemas de alta precisão e a Classe B ideal para uso de uso geral.

Erros comuns de RTD: resistência do chumbo, autoaquecimento e desvio

Resistência ao chumbo

A resistência do condutor ocorre quando a resistência dos fios de conexão se soma à resistência total medida do sensor RTD.Isto é particularmente perceptível em configurações de 2 fios e em aplicações com longas distâncias de cabos, onde a resistência adicional pode distorcer a medição.Como resultado, a leitura da temperatura pode parecer superior ao valor real, reduzindo a precisão geral.

Efeito de autoaquecimento

O efeito de autoaquecimento é causado pela corrente elétrica usada para medir a resistência do elemento RTD.Embora a corrente seja normalmente pequena, ela ainda pode gerar calor dentro do sensor, aumentando ligeiramente sua temperatura acima do ambiente circundante.Isto leva a leituras superiores à temperatura real do processo, especialmente em condições estáticas ou de baixo fluxo.

Deriva do Sensor

O desvio do sensor refere-se à mudança gradual na precisão do sensor RTD ao longo do tempo.Isso pode ocorrer devido à exposição prolongada a altas temperaturas, estresse mecânico ou contaminação do elemento sensor.A deriva geralmente se desenvolve lentamente, causando um desvio consistente da temperatura real que pode não ser imediatamente perceptível.

Aplicações de IDT

• Controle de processos industriais — usado na fabricação, processamento químico e usinas de energia para manter temperaturas operacionais seguras e estáveis

• Sistemas HVAC — garante uma regulação precisa da temperatura em sistemas de aquecimento, ventilação e ar condicionado para eficiência energética e conforto

• Indústria de alimentos e bebidas — monitora as temperaturas de cozimento, armazenamento e refrigeração para manter a qualidade e a segurança do produto

• Equipamento laboratorial e científico — suporta medição precisa de temperatura em pesquisa, calibração e aplicações médicas

• Automotivo e eletrônico — usado para monitoramento da temperatura do motor, da bateria e do circuito para melhorar o desempenho e evitar superaquecimento

Conclusão

Os sensores RTD fornecem medições de temperatura precisas e estáveis, tornando-os adequados para aplicações que exigem monitoramento confiável.Seu desempenho depende de fatores como tipo de sensor, método de fiação e classe de precisão.Embora ofereçam maior precisão do que os termopares, eles podem ser afetados por problemas como resistência e desvio do cabo.Devido a esses recursos, os sensores de temperatura RTD são amplamente utilizados em sistemas industriais, laboratoriais e comerciais.
