Chaves oscilantes: design, tipos, especificações e padrões da indústria

Os interruptores basculantes são partes simples, mas importantes de muitos dispositivos elétricos.Este artigo explica o que são, como funcionam e o que considerar ao escolher um.Também aborda tipos, benefícios, padrões de segurança e dicas úteis para ajudá-lo a usá-los com segurança e eficácia.

Catálogo

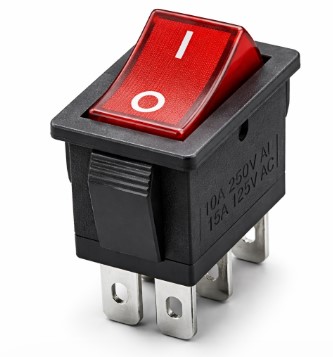

Figura 1. Chave oscilante

O que é um interruptor basculante?

Uma chave oscilante é uma chave elétrica simples que liga ou desliga algo.Você pressiona um lado para ligá-lo e o outro lado para desligá-lo.Ele se move para frente e para trás como se estivesse balançando, e é por isso que é chamado de interruptor basculante.Esses interruptores são comumente usados ​​em luzes, eletrodomésticos e filtros de linha.

Especificações a serem consideradas em um Rocker Switch

Parâmetro	Típico Especificação
Tipo de interruptor	Chave oscilante (SPST / SPDT / DPST / DPDT)
Tensão nominal	125 Vca/250 Vca
Corrente nominal	6A – 16A (dependendo do modelo)
Resistência de contato	≤ 50 mΩ
Resistência de Isolamento	≥ 100 MΩ (a 500 Vcc)
Resistência Dielétrica	1000V – 1500V CA por 1 minuto
Temperatura operacional	-20°C a +85°C
Vida Mecânica	50.000 – 100.000 ciclos
Vida Elétrica	10.000 – 50.000 ciclos
Força de Atuação	200g – 500g
Tipo de montagem	Montagem em painel (encaixe)
Tipo de Terminal	Terminais de solda / conexão rápida terminais
Iluminação (opcional)	Indicador neon ou LED (para interruptores iluminados)
Material da Habitação	Plástico (geralmente Nylon ou Policarbonato)
Material de contato	Liga de prata
Classificação de proteção	IP40 – IP65 (dependendo vedação)

Benefícios do uso de interruptores basculantes

• Fácil de usar – A operação simples de pressionar e retirar torna-o muito fácil de usar, mesmo para iniciantes, sem necessidade de instruções complexas.

• Limpar indicação de status – O interruptor permanece em uma posição fixa ou acende, facilitando a identificação imediata se o dispositivo está ligado ou desligado.

• Durável – Construído com materiais resistentes e projetado para uso repetido, permitindo lidar com milhares de ciclos de comutação sem falhas.

• Design Compacto – Seu formato plano e discreto o torna ideal para espaços apertados, painéis de controle e layouts de dispositivos modernos.

• Versátil – Comumente usado em uma ampla gama de aplicações, como eletrodomésticos, painéis automotivos, equipamentos marítimos e sistemas de controle industrial.

• Recursos extras – Disponível em diferentes tipos com funções adicionais como indicadores LED, vedação à prova d'água ou à prova de poeira e múltiplas configurações de circuito.

• Operação Segura – Fornece um clique firme e uma posição estável, reduzindo o risco de comutação acidental e melhorando a segurança elétrica geral.

Tipos de interruptores basculantes

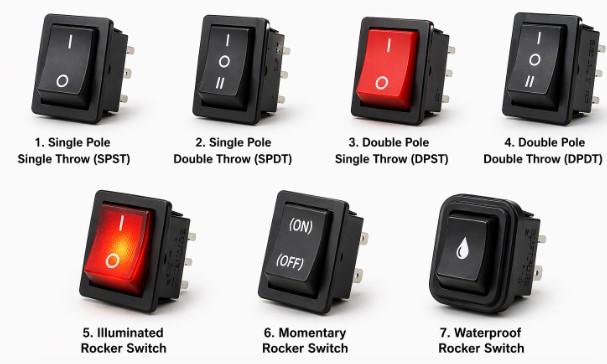

Figura 2. Tipos de Rocker Switches

Lançamento único de pólo único (SPST)

O tipo mais simples, usado para ligar ou desligar um único circuito com uma entrada e uma saída.É comumente encontrado em eletrodomésticos básicos, como lâmpadas, ventiladores e filtros de linha.

Lançamento duplo de pólo único (SPDT)

Permite alternar entre dois circuitos ou saídas diferentes, oferecendo mais opções de controle.É frequentemente usado em aplicações onde você precisa selecionar entre dois modos ou dispositivos.

Lançamento único de pólo duplo (DPST)

Controla dois circuitos separados ao mesmo tempo com uma ação de chave.Isto é útil para desligar linhas vivas e neutras simultaneamente para maior segurança.

Lançamento duplo de pólo duplo (DPDT)

Pode controlar dois circuitos e alternar entre duas saídas para cada um, tornando-o adequado para inverter a direção do motor ou lidar com sistemas elétricos mais complexos.

Interruptor oscilante iluminado

Inclui uma luz embutida (geralmente LED) para indicar quando o interruptor está ligado ou ativo.Ajuda os usuários a identificar facilmente o status da chave, especialmente em condições de pouca luz.

Interruptor oscilante momentâneo

Permanece ligado apenas enquanto é pressionado e retorna à posição original quando liberado.É comumente usado em aplicações que requerem ativação temporária, como buzinas, controles de portas ou máquinas.

Interruptor oscilante à prova d'água

Projetado com vedação protetora para resistir à água e poeira.É ideal para ambientes externos, automotivos ou marítimos onde a exposição à umidade é comum.

Padrões e certificações da indústria para interruptores oscilantes

• UL (Laboratórios de Subscritores) – Garante que a chave oscilante atenda aos rígidos padrões de segurança para dispositivos elétricos, especialmente nos Estados Unidos, ajudando a reduzir o risco de incêndio e riscos elétricos.

• Marcação CE – Indica que o switch está em conformidade com os requisitos europeus de segurança, saúde e ambientais, permitindo que seja vendido e utilizado no mercado europeu.

• Classificação IP (Proteção de Entrada) – Mostra o nível de proteção contra poeira e água.Classificações IP mais altas significam melhor durabilidade para ambientes externos ou agressivos.

• IEC (Comissão Eletrotécnica Internacional) – Fornece padrões globais para segurança elétrica, testes e desempenho, garantindo qualidade e confiabilidade consistentes em todos os produtos.

• RoHS (Restrição de Substâncias Perigosas) – Confirma que o switch é fabricado sem materiais nocivos como chumbo e mercúrio, tornando-o mais seguro para os usuários e para o meio ambiente.

• CSA (Associação Canadense de Padrões) – Verifica se o switch atende aos padrões de segurança e desempenho exigidos para uso no Canadá.

• VDE (Verband der Elektrotechnik) – Uma certificação alemã que garante elevados níveis de segurança eléctrica, fiabilidade e conformidade com as normas europeias.

Como identificar interruptores oscilantes de alta qualidade?

Para identificar uma chave oscilante de alta qualidade, verifique se parece sólido e bem feito.Deveria não se sinta solto ou baratop, e deve ouvir um clique firme quando pressionado.O terminais devem ser fortes e limpe para garantir uma boa conexão elétrica.

Além disso, procure classificações claras de tensão e corrente para ter certeza de que é seguro usar.Bons switches geralmente possuem certificações como UL ou CE.Se pretende utilizá-lo ao ar livre, escolha um com proteção contra água e poeira.No geral, um switch de qualidade deve ser durável e funcionar de maneira confiável ao longo do tempo.

Diferença entre interruptores Rocker e Toggle

Recurso	Balancim Mudar	Alternar Mudar
Projeto	Superfície plana e retangular que balança para frente e para trás quando pressionado	Pequena alavanca ou alça que gira para cima e para baixo ou de um lado para o outro
Facilidade de uso	Simples de operar com uma luz imprensa, adequada para usuários comuns	Requer uma abordagem mais deliberada movimento, o que pode reduzir a comutação acidental
Aparência	Design moderno e elegante que combina bem com eletrodomésticos e painéis	Aparência tradicional ou industrial, frequentemente usado para controles de estilo mecânico
Durabilidade	Durável para uso regular, especialmente em painéis fechados ou protegidos	Normalmente mais robusto e construído para lidar com ambientes pesados ou agressivos
Espaço e montagem	Montado nivelado com superfícies, economizando espaço e dando um acabamento limpo	Projeta-se para fora, exigindo mais espaço e folga ao redor do switch

Inovações e tendências em tecnologia de interruptores basculantes

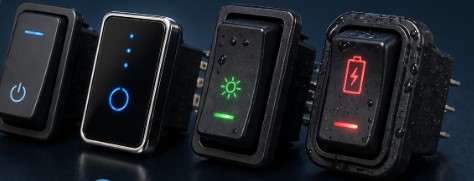

Figura 3. Inovações e Tendências em Rocker Switch

• Conectividade Inteligente

Os interruptores oscilantes modernos podem se conectar a Wi-Fi ou Bluetooth, permitindo aos usuários controlar dispositivos remotamente por meio de aplicativos móveis ou integrá-los em sistemas domésticos inteligentes para automação e conveniência.

• Controles sensíveis ao toque

Alguns switches usam tecnologia de toque em vez de peças mecânicas, proporcionando uma experiência de usuário mais suave, silenciosa e responsiva, com menos desgaste físico ao longo do tempo.

• LED e iluminação personalizada

Indicadores LED integrados e opções de iluminação personalizáveis melhoram a visibilidade em condições de pouca luz e permitem que os usuários combinem as cores dos interruptores com suas preferências de configuração ou design.

• Maior durabilidade

Materiais avançados e melhores técnicas de vedação proporcionam maior resistência a poeira, água, vibração e temperaturas extremas, tornando-os adequados para uso industrial e externo.

• Eficiência Energética

Os novos designs de interruptores basculantes são otimizados para consumir menos energia, ajudando a reduzir o uso de energia tanto em pequenos dispositivos quanto em grandes sistemas elétricos.

• Materiais ecológicos

Os fabricantes estão usando materiais mais seguros, não tóxicos e recicláveis para atender aos padrões ambientais e reduzir o impacto no meio ambiente.

• Design Moderno

Designs elegantes, discretos e compactos são criados para combinar com aparelhos, veículos e painéis de controle modernos, economizando espaço e melhorando a aparência geral.

Conclusão

As chaves oscilantes são confiáveis, fáceis de usar e amplamente utilizadas em muitas aplicações.Ao compreender seus tipos, recursos e padrões de segurança, você pode escolher o mais adequado às suas necessidades.O uso e a manutenção adequados ajudarão a garantir vida longa, operação segura e melhor desempenho ao longo do tempo.
