Guia para contadores de décadas em eletrônica digital

Este artigo explica os fundamentos dos circuitos contadores de décadas em termos simples.Abrange como eles funcionam, seu design, tipos de contadores e conceitos como flip-flops e fluxo de sinal.Ele também compara a contagem binária e de décadas e mostra onde esses circuitos são usados ​​em sistemas eletrônicos reais.

Catálogo

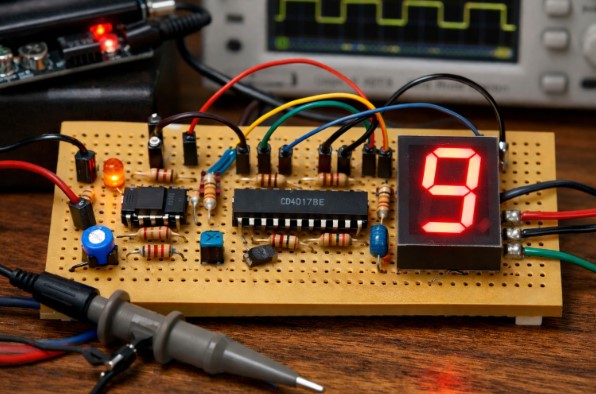

O que é um circuito contador de décadas?

Um circuito contador de décadas é um circuito digital que conta de 0 a 9 (10 estados) e depois volta automaticamente para 0, repetindo o ciclo.Funciona recebendo pulsos, e cada pulso aumenta a contagem em um.Em termos mais simples, é um Contador MOD-10 porque possui 10 estados de contagem exclusivos (0000 a 1001 em binário).Depois de atingir 9, o circuito usa a lógica de reinicialização para retornar a 0000 em vez de continuar até 1010 como um contador binário normal.

Geralmente é construído usando chinelos (como flip-flops JK ou D) e portas lógicas para controlar a redefinição quando a contagem chega a 10. Quando chega a 9, ele reinicia e reinicia.Esse tipo de circuito é frequentemente usado em coisas como luzes LED, relógios digitais e dispositivos de contagem simples.

Tabela de contra-verdade da década

Um contador de décadas (também chamado de contador BCD) conta de 0 a 9 em formato binário e depois é redefinido para 0.

Decimais	3º trimestre	2º trimestre	1º trimestre	Q0
0	0	0	0	0
1	0	0	0	1
2	0	0	1	0
3	0	0	1	1
4	0	1	0	0
5	0	1	0	1
6	0	1	1	0
7	0	1	1	1
8	1	0	0	0
9	1	0	0	1

• Q3 é o bit mais significativo (MSB)

• Q0 é o bit menos significativo (LSB)

• Após 9 (1001), o contador é redefinido para 0 (0000)

Os estados 1010 a 1111 são inválidos para um contador de década

Diagrama de fiação do circuito do contador de décadas

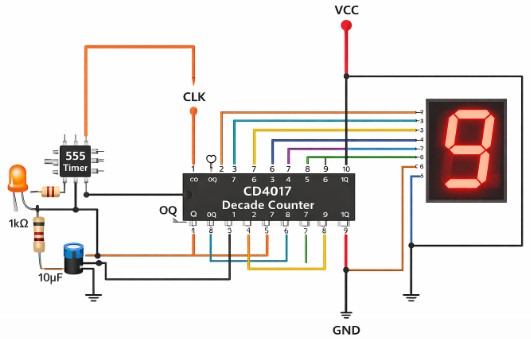

Figura 2. Década Contador Circuito Fiação Diagrama

O circuito contador de décadas mostrado funciona contando de 0 a 9 e exibindo cada número em um display de 7 segmentos antes de repetir o ciclo.Um temporizador 555 é utilizado como gerador de clock, produzindo pulsos contínuos que controlam a velocidade de contagem, que é ajustada pelo resistor e capacitor a ele conectado.Esses pulsos são enviados para o IC contador de décadas CD4017, que possui dez saídas (Q0 a Q9) e ativa uma saída por vez para cada pulso de clock.

À medida que as saídas mudam sequencialmente, elas são conectadas ao display de 7 segmentos de forma que acenda os segmentos corretos para mostrar os dígitos de 0 a 9. O circuito é alimentado por uma fonte VCC e aterrado através de GND, enquanto um pequeno LED conectado ao temporizador pisca para indicar os pulsos do relógio.Depois de atingir a contagem de 9, o contador volta automaticamente para 0 e o processo se repete continuamente.

Tipos de contadores em eletrônica digital

Os contadores em eletrônica digital são circuitos sequenciais usados para contar pulsos ou eventos baseados em sinais de clock.Eles são construídos usando flip-flops e seguem uma sequência específica de estados, geralmente na forma binária.Diferentes tipos de contadores são projetados para atender a diversas necessidades, incluindo velocidade, direção de contagem e número de estados necessários.

1.Contador de décadas assíncrono

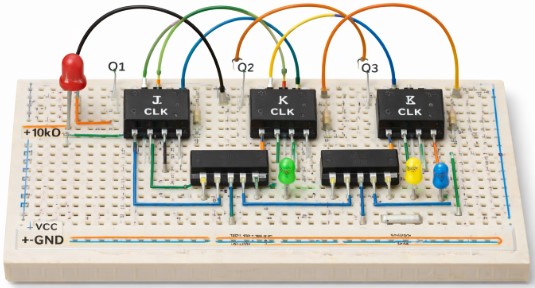

Figura 3.Contador de décadas assíncrono

Um contador de décadas assíncrono conta de 0 a 9, onde cada flip-flop aciona o próximo.É simples e barato, mas mais lento devido ao atraso entre as etapas.

2.Contador de décadas síncrono

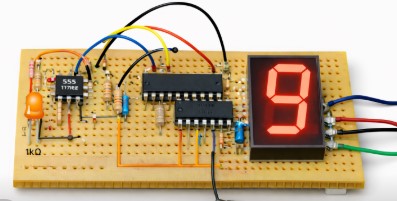

Figura 4.Contador de décadas síncrono

Um contador de décadas síncrono também conta de 0 a 9, mas todos os flip-flops são controlados por um sinal de clock.Isso o torna mais rápido e preciso.

3. Contador de Décadas BCD (8421)

Um contador de décadas BCD conta de 0 a 9 usando números binários (0000 a 1001).Após 9, ele volta para 0. É usado em displays digitais.

4. Contador de décadas ascendentes

Um contador de décadas ascendente conta de 0 a 9 e depois repete.É comumente usado em relógios e temporizadores.

5. Contador de Décadas Regressivas

Um contador de décadas decrescente conta regressivamente de 9 a 0 e depois repete.É útil em cronômetros de contagem regressiva.

6. Contador de décadas para cima/para baixo

Um contador de décadas ascendente/descendente pode contar para frente (0 a 9) ou para trás (9 a 0), dependendo de um sinal de controle.

7. Contador de Décadas Johnson

Figura 5. Contador de Décadas Johnson

Um contador de décadas Johnson usa menos flip-flops (geralmente 5), mas ainda cria 10 estados usando feedback invertido.É mais eficiente que um contador de anéis.

Lógica de contagem binária vs década

Recurso	Binário Contador	Década Contador
Base de contagem	Base-2 (usa 0 e 1)	Base 10 (representação BCD)
Faixa de contagem (4 bits)	0000 (0) a 1111 (15)	0000 (0) a 1001 (9)
Total de estados	16 estados (2⁴)	10 estados (0–9 apenas)
Ponto de reinicialização	Após 1111 → redefine para 0000	Após 1001 → redefine para 0000
Estados não utilizados	Nenhum	1010 a 1111 são inválidos/não utilizados
Tipo	MOD-2ⁿ (por exemplo, MOD-16 para 4 bits)	Contador MOD-10
Flip-flops usados	n flip-flops para contador de n bits	Normalmente 4 flip-flops (BCD)
Operação	Conta todas as combinações binárias continuamente	Conta de 0 a 9 e depois força a reinicialização
Sequência de saída	Sequência binária direta	Sequência BCD (dígitos decimais em forma binária)
Método de redefinição	Estouro natural	Usa lógica adicional para detectar 1010 e redefinir
Complexidade do projeto	Mais simples	Um pouco mais complexo (precisa lógica de redefinição)
Velocidade	Mais rápido (sem lógica de redefinição extra)	Um pouco mais lento devido decodificação/redefinição
Exemplo de IC comum	74LS93 (contador binário)	74LS90 (contador de décadas)
Aplicativos	Divisão de frequência, temporizadores, sistemas digitais	Relógios digitais, contadores, Monitores de 7 segmentos

Aplicações de circuitos contadores de décadas

Relógios e temporizadores digitais

Os contadores de décadas são usados em relógios e temporizadores digitais para contar segundos, minutos e horas de 0 a 9 antes de repetir.

Monitores Digitais

Eles são usados com circuitos de display para mostrar números em dispositivos como displays de 7 segmentos.

Divisão de Frequência

Os contadores de décadas ajudam a dividir os sinais de entrada por 10, facilitando a medição dos sinais de alta frequência.

Sistemas de contagem de eventos

Eles são usados para contar quantas vezes um evento acontece, como pessoas entrando em um local ou itens em uma esteira.

Sistemas de Controle e Automação

Em sistemas industriais, os contadores de décadas rastreiam ciclos ou operações para controlar máquinas e processos.

Vantagens dos circuitos contadores de décadas

• Simples e fácil de usar

Os contadores de décadas têm um design básico e são fáceis de entender, tornando-os ideais para circuitos digitais simples e para fins de aprendizagem.

• Contagem Decimal Precisa

Eles contam de 0 a 9, o que corresponde ao sistema numérico padrão, portanto, nenhuma conversão extra é necessária na maioria dos aplicativos.

• Funciona bem com monitores

Eles podem se conectar diretamente a circuitos decodificadores e displays de 7 segmentos, facilitando a exibição clara dos números.

• Divisão de Frequência Eficiente

Os contadores de décadas podem dividir os sinais por 10, ajudando a reduzir os sinais de alta frequência para facilitar a medição e o processamento.

• Operação confiável e estável

Esses circuitos fornecem contagem consistente e confiável, o que é importante em sistemas digitais.

• Flexível e Expansível

Vários contadores de décadas podem ser conectados entre si para contar números maiores, tornando-os úteis em sistemas maiores, como relógios e contadores.

Década vs Contador Binário

Recurso	Década Contador	Binário Contador
Faixa de contagem	Conta de 0 a 9 (10 estados), então redefine	Conta de 0 a 2ⁿ − 1 (por exemplo, 4 bits = 0–15)
Sistema Numérico	Decimal (base 10)	Binário (base 2)
Padrão de saída	Apenas uma saída ALTA por tempo (saídas sequenciais Q0–Q9)	As saídas representam binário números (vários bits HIGH/LOW de uma só vez)
Redefinir comportamento	Reinicia automaticamente após a contagem = 9	Reinicia depois de atingir o máximo valor (depende do número de bits)
Tipo de Circuito	Muitas vezes, um contador de anel/Johnson	Geralmente baseado em flip-flop (ondulação ou síncrono)
Exemplo de IC comum	CD4017 Contador de Décadas IC	74LS93, 74LS90
Uso de saída	Aciona diretamente LEDs ou display saídas facilmente	Precisa de decodificação (por exemplo, BCD para 7 segmentos) para exibição
Velocidade	Geralmente mais lento devido saída sequencial	Pode ser mais rápido, especialmente tipos síncronos
Complexidade	Simples para contagem na base 10	Mais complexo, mas mais poderoso e flexível
Expansibilidade	Limitado (fixo em 10 estados)	Facilmente expansível adicionando mais chinelos
Aplicativos	Caçadores de LED, relógios digitais, controle de sequência	Computadores, temporizadores digitais, contadores de frequência, sistemas de memória
Vantagem	Fácil de usar para leitura humana contando	Eficiente para processamento digital e cálculos
Desvantagem	Não é adequado para grandes ou complexos contando	Mais difícil de interpretar diretamente sem conversão

Conclusão

Os circuitos contadores de décadas são importantes na eletrônica digital para tarefas de contagem e exibição.Eles são simples, confiáveis ​​e úteis em muitas aplicações, como relógios e contadores.Compreender sua operação, tipos e diferenças em relação aos contadores binários ajuda a projetar e usar sistemas digitais de forma mais eficaz.
