Multivibrador Monoestável: Funciona, Projeto de Circuito, Fórmula e Usos

Um multivibrador monoestável é um circuito eletrônico simples que produz um pulso curto quando acionado.É amplamente utilizado em aplicações de temporização e controle.Este artigo explica seu funcionamento, design usando um IC temporizador 555, usos, fórmulas e importância em sistemas eletrônicos reais.

Catálogo

Figura 1. Multivibrador Monoestável

O que é um multivibrador monoestável?

Um multivibrador monoestável é um circuito eletrônico que possui um estado estável e um estado temporário (instável).Normalmente permanece em sua condição estável, mas quando recebe um sinal de disparo externo, muda para o estado instável por um período fixo de tempo antes de retornar automaticamente ao seu estado original.Devido a esse comportamento, é frequentemente chamado de gerador de pulso “one-shot”.

Os circuitos monoestáveis são frequentemente construídos usando componentes como: resistores, capacitorese circuitos integrados como o IC do temporizador 555.Quando um sinal de disparo é aplicado, o circuito muda para o seu estado instável e gera um pulso cuja duração é controlada por uma constante de tempo RC.Terminado esse período de tempo, o circuito se reinicializa automaticamente.

Esses circuitos são amplamente utilizados em temporização precisa ou são necessários pulsos únicos.Os usos comuns incluem temporizadores, modelagem de pulso, circuitos de atraso, debounce de chave, detecção de pulso ausente e sistemas lógicos digitais.Sua confiabilidade e simplicidade os tornam essenciais em projetos eletrônicos básicos e avançados.

Exemplos de circuitos monoestáveis em dispositivos

1.Base de temporizadoresDispositivos

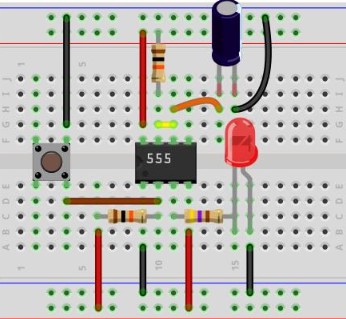

Figura 2. Temporizador Base

Os circuitos monoestáveis mantêm um dispositivo ligado por um período curto e fixo após pressionar um botão.Por exemplo, luzes ou ventiladores podem desligar automaticamente após um atraso.

• Gera um pulso por uma duração fixa após o disparo.

• Usado em: temporizadores de LED, circuitos de atraso, interruptores automáticos.

Exemplo: Pressione um botão → O LED permanece aceso por 5 segundos → desliga automaticamente

2.Interruptores de botão (debouncing)

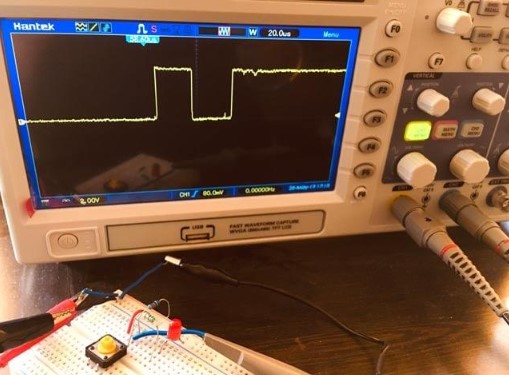

Figura3.Interruptores de botão (debouncing)

Eles garantem que o pressionamento de um botão forneça apenas um sinal, evitando múltiplas entradas indesejadas causadas por ruído de comutação.Quando você pressiona um botão mecânico, ele não produz um sinal limpo.Ele “salta”, criando vários sinais rápidos.

• Um circuito monoestável garante apenas um pulso limpo é enviado.

• Utilizado em: calculadoras, teclados, controles remotos.

3.Porta automáticaSistemas

Quando um sensor detecta movimento:

• Circuito monoestável mantém a porta aberta por um tempo definido

• Depois que o pulso termina, a porta fecha

4.Circuitos de Flash da Câmera

Eles controlam quanto tempo o flash da câmera permanece ligado, ajudando a produzir fotos nítidas e devidamente iluminadas.Também produz um pulso curto e preciso.

Projetando um circuito monoestável usando um temporizador 555

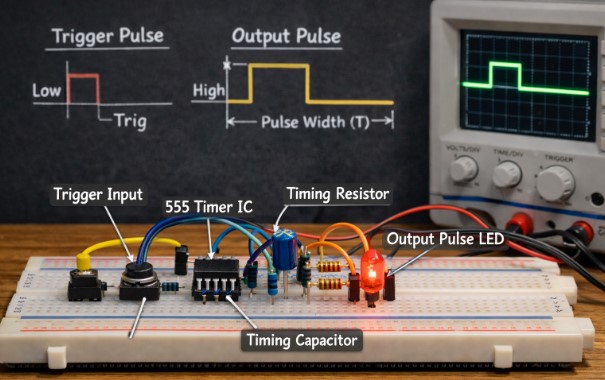

Figura 3.Projetando um circuito monoestável usando um temporizador 555

O circuito monoestável usando um IC temporizador 555 envolve a configuração do IC para que ele produza um pulso de saída único e temporizado sempre que receber um disparo.Esta configuração é amplamente utilizada porque é simples, estável e muito confiável para aplicações de cronometragem.

Um circuito monoestável tem:

• Um estado estável (condição padrão)

• Um estado temporário (condição desencadeada)

Quando um gatilho é aplicado, o circuito gera um pulso de saída e depois retorna automaticamente ao seu estado estável.

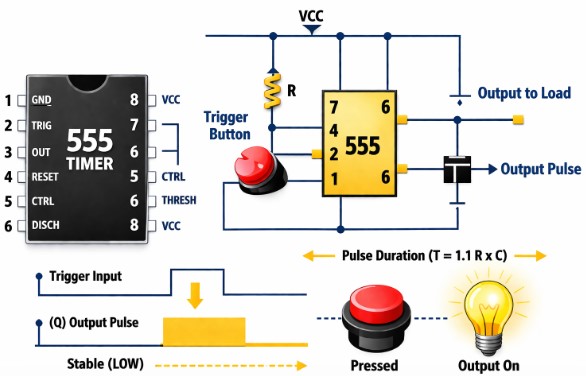

Veja como cada pino importante do temporizador 555 é usado:

•Pino 1 (GND): Conectado ao terra

•Pino 8 (VCC): Conectado à tensão de alimentação (normalmente 5V–15V)

•Pino 2 (gatilho): Recebe um pulso negativo para iniciar o ciclo de temporização

•Pino 3 (saída): Produz a saída de pulso

•Pino 4 (redefinir): Vinculado ao VCC para evitar reinicializações acidentais

• Pino 5 (tensão de controle): Opcional, geralmente conectado ao terra através de um pequeno capacitor (0,01 µF) para filtragem de ruído

•Pino 6 (Limite): Monitora a tensão do capacitor

•Pino 7 (descarga): Conectado à rede RC para cronometragem

Projetar um circuito monoestável usando um IC temporizador 555 é fácil de entender quando você divide sua operação em etapas simples.No estado inativo, a saída é BAIXA e o capacitor é totalmente descarregado através do pino 7. Quando ocorre um evento de disparo, um pulso negativo (abaixo de 1/3 de VCC) é aplicado ao pino 2, fazendo com que a saída mude para ALTO.Isso inicia a fase de carga, onde o capacitor começa a carregar através do resistor R.

À medida que carrega, sua voltagem aumenta lentamente.Quando a tensão no capacitor atinge 2/3 de VCC, o temporizador detecta isso no estágio de limite e se reinicializa.Finalmente, no retorno ao estado estável, a saída volta para LOW e o capacitor descarrega rapidamente através do pino 7, pronto para o próximo disparo.Este ciclo simples permite que o circuito produza um pulso limpo cada vez que é acionado.

Circuitos Monoestáveis vs Astáveis vs Biestáveis

Recurso	Monoestável Circuito	Astável Circuito	Biestável Circuito
Estados estáveis	Um estado estável (normalmente DESLIGADO)	Nenhum estado estável	Dois estados estáveis (ON e OFF)
Operação	Precisa de um gatilho para começar	Funciona automaticamente sem gatilho	Precisa de gatilho para mudar de estado
Saída	Produz um pulso por gatilho	Produz pulsos contínuos	A saída permanece em um estado até mudou
Comportamento	Retorna ao estado original após um horário fixo	Continua ligando e desligando repetidamente	Permanece travado em ON ou OFF estado
Controle de tempo	O tempo depende do resistor e capacitor (RC)	A frequência depende dos valores RC	Sem tempo, a menos que seja adicionado externamente
Função principal	Geração de pulso único	Oscilador/gerador de forma de onda	Função de memória ou comutação
Forma de onda típica	Pulso único	Onda quadrada (contínua)	Sinal de passo (ALTO ou BAIXO)
Usos comuns	Temporizadores, circuitos de atraso, desequilibrando	Piscas LED, sinais de relógio	Flip-flops, contadores, memória circuitos
Requisito de gatilho	Sim (para cada pulso)	Não	Sim (para mudar de estado)

Fórmula de tempo e cálculo de largura de pulso

Em um circuito monoestável usando um IC temporizador 555, a fórmula de temporização determina por quanto tempo o pulso de saída permanece ALTO após um disparo.Esta largura de pulso depende da resistor (R) e capacitor (C) conectado ao circuitot.A relação é:

T=1,1RC

Aqui, T é a largura do pulso em segundos, R é a resistência em ohms (Ω)e C é a capacitância em farads (F).Quando o circuito é acionado, o capacitor começa a carregar através do resistor e a saída permanece ALTA durante esse período de carga.O fator 1,1 vem do tempo que leva para a tensão do capacitor subir de 0V para 2/3 da tensão de alimentação, que é o nível limite dentro do temporizador 555.

Para calcular a largura do pulso, basta multiplicar os valores de resistência e capacitância e depois multiplique por 1,1.Por exemplo, se R = 10 kΩ e C = 100 µF, a largura do pulso é de cerca de 1,1 segundos.Aumentar R ou C tornará o pulso mais longo, enquanto diminuí-los irá encurtá-lo.

Para melhor precisão, é importante usar componentes estáveis, uma vez que capacitores grandes podem ter tolerâncias que afetam ligeiramente o tempo.Esta fórmula facilita o projeto de circuitos para atrasos específicos, de microssegundos a vários segundos, dependendo de suas necessidades.

CIs comuns usados em circuitos monoestáveis

• IC do temporizador 555

Mais comumente usado para circuitos monoestáveis porque é simples, de baixo custo e fácil de projetar.Ele fornece largura de pulso ajustável usando componentes básicos.

• 74121 CI monoestável

Um IC monoestável dedicado que produz um pulso único e preciso quando acionado, usado principalmente em aplicações de temporização digital.

• 74123 IC duplo monoestável

Contém dois circuitos monoestáveis em um chip e suporta reativação, permitindo que o pulso de saída se estenda se for acionado novamente.

• CD4538 IC monoestável de precisão

Um IC baseado em CMOS conhecido por melhor precisão e baixo consumo de energia, adequado para circuitos de temporização estáveis e precisos.

• 9602 CI monoestável

Um IC duplo monoestável usado em sistemas digitais, oferecendo geração de pulso confiável e boa resistência a ruído.

O que acontece quando um circuito monoestável falha?

Quando um circuito monoestável (como um que usa um IC temporizador 555) falha na prática, isso geralmente significa que não fornece mais o pulso único correto.Às vezes, o circuito não dispara de jeito nenhum, muitas vezes um sinal de entrada fraco ou barulhento ou conexões erradas.Em outros casos, a saída pode ficar presa em ALTO ou BAIXO, o que pode acontecer se o capacitor, resistor ou peças internas não estiverem funcionando corretamente.Outro problema comum é uma largura de pulso incorreta, onde o tempo é muito curto ou muito longo devido a valores incorretos de componentes ou peças defeituosas.

O circuito também pode disparar várias vezes em vez de uma vez se o sinal de entrada não estiver limpo.Esses problemas pode causar tempo errado ou erros de sistema, portanto, usar bons componentes, alimentação estável e fiação adequada ajuda a manter o circuito funcionando corretamente.

Aplicações em Automação Industrial

• Controle Automático de Máquina

Usado para controlar máquinas ligando-as por um tempo curto e fixo após um sinal.Isso ajuda as máquinas a operar de forma consistente, sem a necessidade de controle manual constante.

• Sistemas de controle de motores

Os circuitos monoestáveis permitem que os motores funcionem apenas por um período específico, como mover uma correia transportadora por alguns segundos antes de parar automaticamente.

• Circuitos de comutação temporizados

Eles controlam dispositivos como luzes, aquecedores ou bombas para que permaneçam ligados apenas por um período determinado, melhorando a eficiência e economizando energia.

• Acionamento baseado em sensor

Quando um sensor detecta um objeto ou movimento, o circuito produz um pulso curto para ativar outro dispositivo, como abrir um portão ou iniciar um processo.

• Circuitos de controle de relé

Eles ativam os relés por um tempo limitado, permitindo o controle seguro de equipamentos de alta potência usando sinais de baixa potência.

• Geração de pulso para PLCs

Eles geram pulsos limpos e precisos que podem ser usados como sinais de entrada para CLPs, ajudando a controlar a temporização em sistemas automatizados.

• Sistemas de alarme e segurança

Utilizado para acionar alarmes ou sistemas de alerta por um curto período quando uma falha ou perigo é detectado, evitando ruídos contínuos.

• Circuitos de atraso em processos

Eles fornecem pequenos atrasos entre as etapas de um processo, garantindo que as operações ocorram na ordem correta, geralmente implementadas usando o IC temporizador 555.

Conclusão

Os circuitos monoestáveis são úteis e confiáveis para tarefas de temporização e controle em eletrônica.Eles são fáceis de projetar, especialmente com o IC temporizador 555, e são usados ​​em muitos dispositivos e sistemas industriais.Compreender seu comportamento ajuda na construção de circuitos estáveis ​​e eficientes.
