Isolador elétrico: princípio de funcionamento, tipos, aplicações e guia de segurança

Um isolador elétrico é um dispositivo usado em sistemas de energia para desconectar com segurança o equipamento da fonte de alimentação durante a manutenção e operação.Este artigo explica o que é um isolador elétrico, como funciona, seus tipos e como se compara a um disjuntor.Também aborda suas vantagens, limitações, aplicações, regras de segurança e como escolher o isolador certo para uso confiável.

Catálogo

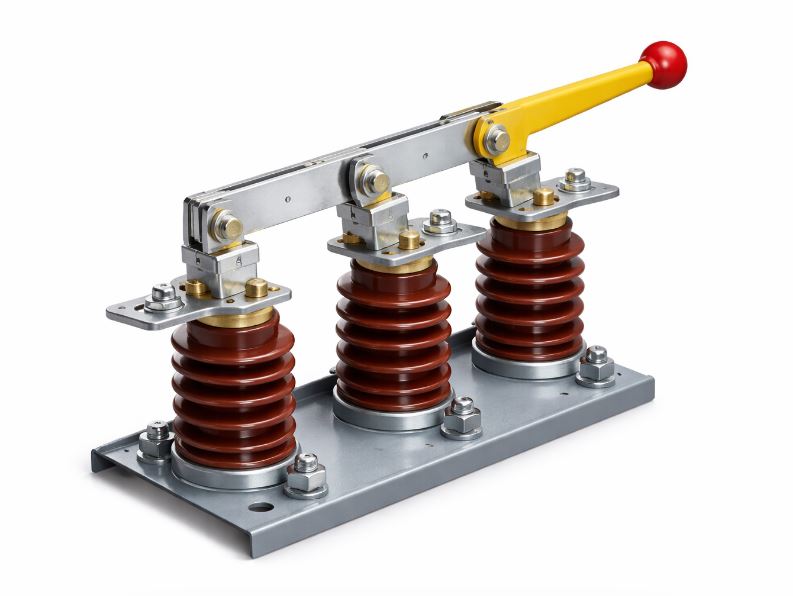

Figura 1: Isolador Elétrico

O que é um isolador elétrico?

Um isolador elétrico é um dispositivo usado para desconectar uma parte de um circuito elétrico da fonte de alimentação, de forma que nenhuma eletricidade possa fluir para aquela seção.Também é chamado de seccionador e seu objetivo principal é fornecer uma separação segura e visível entre as partes vivas e não vivas.Isto facilita a confirmação de que o equipamento está totalmente isolado antes de qualquer trabalho ser realizado.

Como funciona um isolador elétrico

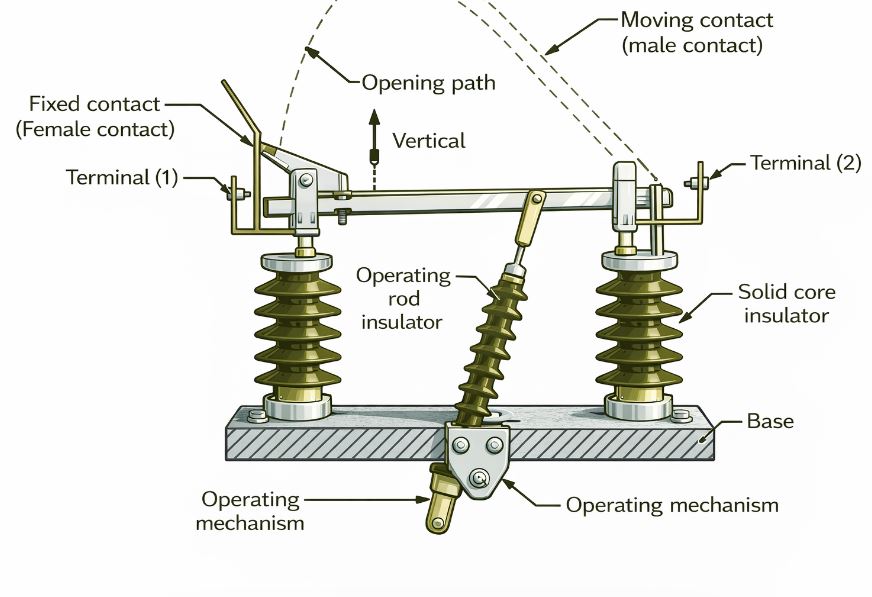

Figura 2: Princípio de funcionamento do isolador elétrico

Em um sistema de energia típico, um isolador elétrico opera junto com um disjuntor para isolar um circuito com segurança.O disjuntor primeiro interrompe a corrente e, uma vez desenergizado o circuito, o isolador é aberto para criar uma lacuna visível.

Quando operados, os contatos móveis se separam dos contatos fixos, formando uma lacuna clara que impede qualquer conexão elétrica.Este processo simples torna o isolador elétrico um dispositivo confiável e essencial para isolamento seguro em subestações e sistemas industriais.

Tipos de isoladores elétricos

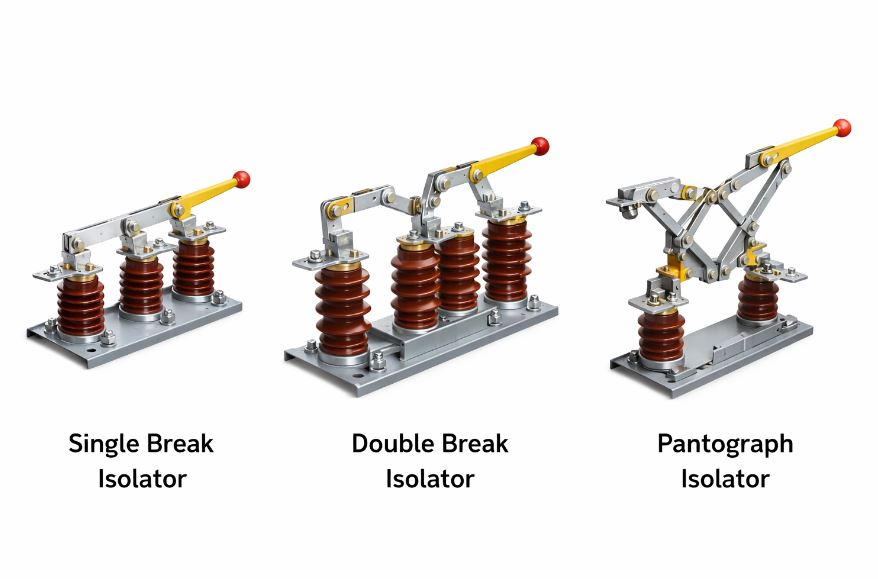

Figura 3: Tipos de Isoladores Elétricos

Isolador de ruptura única

O isolador de interrupção única possui um ponto onde os contatos se separam para criar um circuito aberto.Devido ao seu design simples, é comumente usado em sistemas de baixa e média tensão, onde espaço e custo são considerações importantes.Este tipo é de fácil manutenção e é frequentemente selecionado para aplicações que não requerem arranjos complexos de isolamento.

Isolador de ruptura dupla

O isolador de interrupção dupla é projetado com dois pontos de contato que abrem ao mesmo tempo, proporcionando melhor isolamento em comparação com um projeto de interrupção única.Isto melhora o desempenho do isolamento e o torna adequado para subestações de alta tensão, onde a confiabilidade e a segurança são mais críticas.Como resultado, é amplamente utilizado em sistemas modernos de transmissão de energia.

Isolador Pantógrafo

O isolador pantógrafo é usado principalmente em sistemas de extra-alta tensão (EHV) e instalações com espaço horizontal limitado.Ao contrário de outros tipos, utiliza um mecanismo de movimento vertical, tornando-o compacto e flexível para layouts de subestações.Este design permite manter um isolamento eficaz enquanto se adapta às restrições de espaço.

Isolador elétrico vs disjuntor

Parâmetro	Elétrica Isolador	Circuito Disjuntor
Função	Costumava isolar uma parte do circuito para manutenção	Costumava proteger o sistema interrompendo a corrente durante falhas
Operação Condição	Opera apenas em condições sem carga	Pode operar sob condições de carga e falha
Objetivo	Fornece um lacuna aberta visível para segurança	Automaticamente detecta e elimina falhas
Troca Capacidade	Não é possível corrente de interrupção	Pode interromper corrente normal e de falha
Tipo de controle	Normalmente manual ou motorizado	Automático ou controlado remotamente
Tratamento de arco	Sem arco mecanismo de extinção	Equipado com sistema de extinção de arco
Uso Sequência	Operado depois do disjuntor	Opera antes do isolador
Aplicação	Subestações, isolamento de manutenção	Proteção em sistemas de energia e circuitos industriais

Vantagens e limitações do isolador elétrico

Vantagens do isolador elétrico

• Lacuna aberta visível – Fornece uma separação clara e física entre os contatos, permitindo que os operadores confirmem facilmente se o circuito está completamente isolado antes do início do trabalho de manutenção.

• Construção Simples – O design é simples, com menos componentes em comparação com dispositivos de proteção, facilitando a instalação, operação e compreensão.

• Alta confiabilidade – Devido ao seu mecanismo simples, o isolador elétrico tem menos pontos de falha e pode operar de forma confiável durante longos períodos.

• Baixa manutenção – Requer manutenção mínima, o que reduz custos operacionais e tempo de inatividade em sistemas de energia.

• Solução econômica – Mais acessível do que dispositivos complexos como disjuntores, especialmente para aplicações que requerem apenas isolamento.

• Maior segurança durante a manutenção – Garante que equipamentos como transformadores e barramentos permaneçam desenergizados, protegendo os técnicos do contato acidental com circuitos energizados.

Limitações do isolador elétrico

• Sem capacidade de interrupção atual – O isolador não suporta interrupção de corrente, o que limita seu uso apenas ao isolamento e requer coordenação adequada com outros dispositivos.

• Sem proteção contra falhas – Ele não consegue detectar ou eliminar falhas elétricas, como sobrecargas ou curtos-circuitos, tornando-o inadequado como dispositivo de proteção independente.

• Dependente da operação do disjuntor – O uso seguro de um isolador elétrico depende de um disjuntor para primeiro interromper a corrente antes de o isolamento ser realizado.

• Operação manual ou semiautomática – Muitos isoladores são operados manualmente, o que pode ser menos eficiente em comparação com sistemas totalmente automáticos.

• Risco de operação inadequada – Se usado incorretamente, especialmente em sistemas de alta tensão, pode causar danos ao equipamento ou riscos à segurança.

Aplicações de isoladores elétricos

• Isolamento de Equipamentos de Subestação – Nas subestações, os isoladores são instalados em ambos os lados dos equipamentos, como transformadores e disjuntores, para que possam ser isolados com segurança durante a manutenção, sem desligar todo o sistema.

• Seccionamento de Linha de Transmissão – Os isoladores elétricos são utilizados para desconectar trechos específicos das linhas de transmissão, permitindo a realização de reparos e mantendo o restante da rede operacional.

• Isolamento de barramentos em pátios de manobra – Em grandes subestações, os isoladores ajudam a separar os barramentos, possibilitando trabalhar em uma seção enquanto outras seções continuam fornecendo energia.

• Isolamento de máquinas industriais – Nas fábricas, os isoladores são instalados perto de máquinas pesadas para garantir a desconexão completa antes da manutenção, melhorando a segurança do trabalhador.

• Sistemas de Energia Renovável (Solar/Eólica) – Isoladores são usados para desconectar painéis solares ou turbinas eólicas da rede para manutenção, testes ou desligamento de emergência.

Regras de segurança e operação adequada de isoladores elétricos

Sequência de operação adequada

• Abra o disjuntor primeiro – Sempre desconecte o circuito usando o disjuntor antes de operar o isolador, pois isso interrompe o fluxo de corrente e evita arcos perigosos durante a comutação.

• Verifique se o circuito está desenergizado – Use equipamento de teste apropriado para confirmar que não há tensão presente, garantindo que o sistema esteja completamente seguro antes de prosseguir.

• Operar o isolador elétrico – Abra o isolador para criar uma lacuna visível entre os contatos, fornecendo uma confirmação clara de que o circuito está totalmente isolado.

• Aplicar aterramento (se necessário) – Aterre a seção isolada para remover qualquer tensão residual ou induzida que ainda possa estar presente no sistema.

Regras de segurança importantes

• Nunca opere sob carga – Um isolador elétrico não deve ser aberto ou fechado enquanto a corrente estiver fluindo, pois isso pode causar arcos elétricos graves e danos ao equipamento.

• Siga a sequência correta – Sempre opere o disjuntor antes do isolador para garantir um isolamento seguro e controlado.

• Use EPI adequado – Use equipamento de proteção adequado, especialmente ao trabalhar em ambientes de alta tensão, para reduzir o risco de ferimentos.

• Garanta o funcionamento dos sistemas de intertravamento – Verifique se os mecanismos de intertravamento estão funcionando corretamente para evitar operação incorreta ou insegura.

• Mantenha distância segura – Mantenha uma distância segura durante a operação para minimizar a exposição a riscos elétricos.

Como escolher o isolador elétrico correto

A escolha do isolador elétrico correto é importante para garantir uma operação segura e confiável em qualquer sistema de energia ou subestação.Para fazer a escolha certa, os usuários devem verificar as classificações de tensão e corrente para atender aos requisitos do sistema, selecionar o tipo apropriado de isolador elétrico com base nas condições de instalação e considerar o ambiente, como uso interno ou externo.Também é importante garantir que o isolador esteja em conformidade com normas como IEC 62271 ou IEEE, pois isso garante segurança e desempenho.Ao considerar esses fatores-chave, os usuários podem selecionar um isolador elétrico que forneça isolamento eficaz, longa vida útil e operação confiável.

Conclusão

Um isolador elétrico é essencial para uma operação segura e confiável em sistemas de energia, pois fornece isolamento claro e seguro de equipamentos elétricos.Compreender seu funcionamento, tipos e uso adequado ajuda a prevenir riscos e garante um desempenho eficiente.Seguindo as práticas de segurança corretas e selecionando o isolador correto, os usuários podem manter a confiabilidade do sistema e proteger o equipamento e o pessoal.
