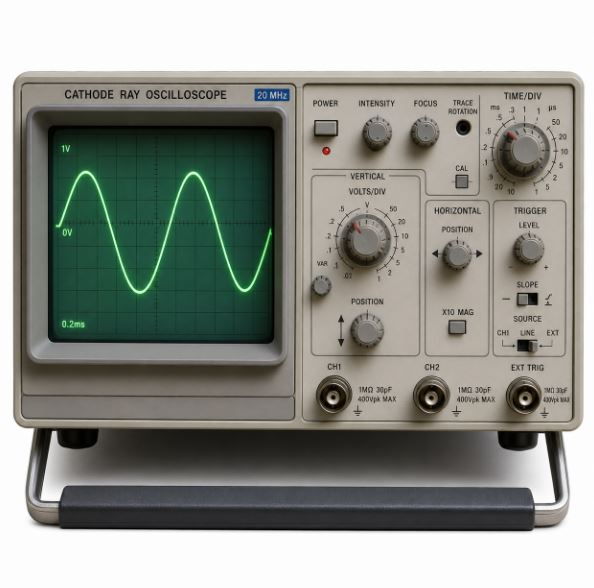

Figura 1: Osciloscópio de raios catódicos (CRO)

O que é um osciloscópio de raios catódicos (CRO) e por que ainda é importante?

Um osciloscópio de raios catódicos (CRO) é um instrumento eletrônico usado para exibir sinais elétricos como formas de onda visíveis em uma tela.Ele permite que os usuários observem como a tensão muda ao longo do tempo, tornando-o útil para analisar o formato da forma de onda, frequência, amplitude, temporização, distorção e estabilidade do sinal em circuitos eletrônicos.Ao contrário dos instrumentos de medição comuns que mostram apenas valores numéricos, um CRO fornece visualização gráfica de formas de onda em tempo real que ajuda engenheiros, estudantes e técnicos a compreender o comportamento do sinal com mais clareza durante testes de circuitos e solução de problemas.

Ainda vale a pena aprender CROs hoje porque ajudam os usuários a construir uma forte compreensão dos conceitos eletrônicos fundamentais, como análise de forma de onda, sincronização, operação de base de tempo, medição de tensão e temporização de sinal.O display CRT analógico mostra diretamente o movimento contínuo da forma de onda, permitindo que estudantes e iniciantes observem o comportamento do sinal naturalmente, sem depender do processamento digital da forma de onda.Em muitos laboratórios educacionais, os CROs continuam valiosos para o ensino prático de eletrônica, circuitos osciladores, testes de amplificadores, análise de tensão de ondulação e solução de problemas de sinais analógicos.

Embora os osciloscópios digitais dominem agora os laboratórios eletrônicos modernos, eles não substituíram completamente os CROs em todas as situações.Os osciloscópios digitais fornecem recursos avançados, como armazenamento de formas de onda, medições automáticas, conectividade de computador e análise de sinal de alta velocidade, mas os CROs ainda oferecem visualização suave de formas de onda analógicas em tempo real que muitos usuários consideram mais fácil para aprender o comportamento básico do sinal.Os CROs também permanecem úteis para configurações educacionais de baixo custo, experimentos de eletrônica analógica e aplicações básicas de solução de problemas onde recursos digitais avançados não são necessários.

Diagrama de blocos CRO e fluxo de sinal interno

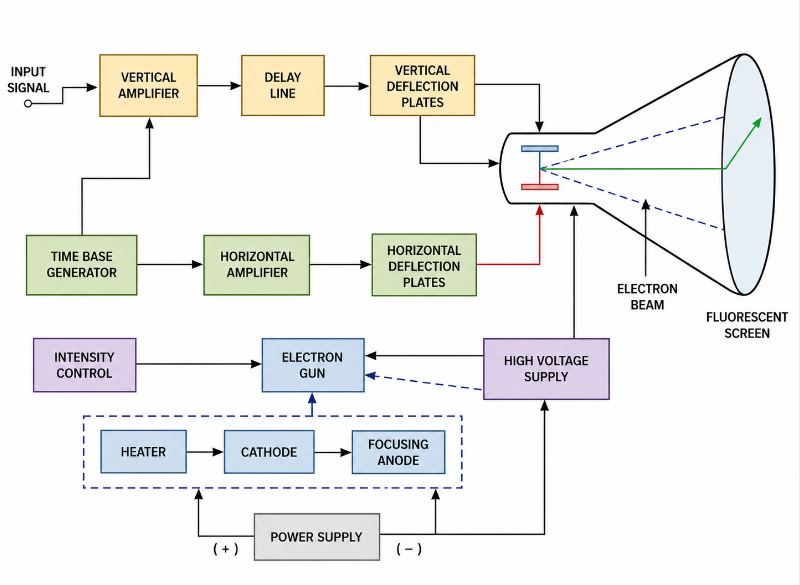

Figura 2: Diagrama de blocos do osciloscópio de raios catódicos

O osciloscópio de raios catódicos contém diversas seções internas que trabalham juntas para converter sinais elétricos em formas de onda visíveis no display CRT.

Quando um sinal de entrada entra no CRO, ele passa primeiro pelo amplificador vertical.Esta seção ajusta a intensidade do sinal para uma exibição adequada da forma de onda.O sinal amplificado é então enviado para as placas de deflexão verticais dentro do CRT, controlando o movimento ascendente e descendente do feixe de elétrons.

Ao mesmo tempo, o gerador de base de tempo produz um sinal de varredura que move o feixe de elétrons horizontalmente através da tela a uma velocidade constante.O amplificador horizontal fortalece este sinal de varredura antes que ele atinja as placas de deflexão horizontais.

O circuito de disparo sincroniza sinais repetitivos com o sistema de varredura horizontal para que a forma de onda permaneça estável e fácil de analisar.

Dentro do tubo de raios catódicos, o canhão de elétrons gera e foca um feixe de elétrons em direção à tela fluorescente.Quando o feixe atinge o revestimento da tela, ele cria o padrão de forma de onda visível que representa o sinal elétrico que está sendo medido.

A seção da fonte de alimentação fornece tensões operacionais exigidas por:

• Tela CRT

• Arma de elétrons

• Amplificador vertical

• Amplificador horizontal

• Circuito de gatilho

Essas seções internas trabalham juntas para criar visualização de formas de onda em tempo real para análise de sinais elétricos.

Como ajustar os controles CRO durante a medição

O ajuste adequado dos controles CRO é importante para obter medições de formas de onda estáveis e precisas.Configurações incorretas podem produzir formas de onda distorcidas, desviadas, comprimidas ou de difícil leitura.

Controle	Função
Intensidade	Controles brilho da forma de onda
Foco	Afia exibição de forma de onda
Volt/Div	Ajusta escala de tensão vertical
Tempo/Dist.	Ajusta escala de tempo horizontal
Gatilho	Estabiliza exibição de forma de onda
Verticais Posição	Movimentos forma de onda verticalmente
Horizontais Posição	Movimentos forma de onda horizontalmente

Ajuste Volt/Div

O controle Volt/Div determina quanta tensão cada divisão vertical representa.Se a forma de onda parecer muito pequena, a configuração Volt/Div deverá ser reduzida.Se a forma de onda exceder os limites da tela, a configuração deverá ser aumentada.

Ajuste de Tempo/Div

O controle Time/Div ajusta quanto tempo cada divisão horizontal representa.Sinais mais rápidos requerem configurações menores de Tempo/Div, enquanto sinais mais lentos requerem configurações maiores para uma visualização adequada.

Ajuste de gatilho

O controle de disparo estabiliza formas de onda repetitivas.Configurações de disparo inadequadas podem causar formas de onda em movimento contínuo ou instáveis.Ajustar o nível de disparo ajuda a travar a forma de onda em uma posição estacionária.

Ajuste de foco e intensidade

O controle Focus torna as bordas das formas de onda mais nítidas, enquanto o controle Intensity ajusta o brilho da tela.O brilho excessivo pode reduzir a vida útil da tela CRT ao longo do tempo.

Controles de posição

Os controles de posição vertical e horizontal ajudam a centralizar a forma de onda na tela para facilitar a medição e a análise.

Como medir tensão e frequência usando um CRO

Um osciloscópio de raios catódicos (CRO) é comumente usado para medir tensão, período de tempo e frequência, observando as divisões da forma de onda na tela.

Medição de Tensão

A tensão é medida usando divisões verticais de forma de onda juntamente com a configuração Volt/Div.

Fórmula:

V = Divisões Verticais × Configuração Volt/Div

Exemplo:

Se a forma de onda ocupar 4 divisões verticais e a configuração Volt/Div for 2V:

V = 4 × 2V

V = 8 V

A tensão medida é 8V.

Medição do período de tempo

O período de tempo é calculado usando divisões horizontais da forma de onda juntamente com a configuração Time/Div.

Fórmula:

T = Divisões horizontais × Configuração de tempo/div

Exemplo:

Se um ciclo de forma de onda ocupar 5 divisões horizontais e a configuração Time/Div for 2ms:

T = 5 × 2ms

T = 10ms

O período do sinal é de 10 milissegundos.

Medição de frequência

A frequência é calculada usando o período de tempo medido.

Fórmula:

Exemplo:

Se o período de tempo medido for 10ms:

10ms = 0,01s

f = 1/0,01

f = 100Hz

A frequência do sinal medida é 100 Hz.

Exemplos de medição CRO

Medição de ondulação da fonte de alimentação

Um uso prático de um CRO é verificar a ondulação de tensão em uma fonte de alimentação CC.

Por exemplo, suponha que um Fonte de alimentação comutada de 12 V faz com que um controlador industrial reinicie ocasionalmente.Um multímetro ainda mostra cerca de 12 V, mas a saída pode conter ondulação oculta que afeta a estabilidade.

O técnico conecta o CRO e usa as seguintes configurações:

Configuração	Valor
Escala vertical	100 mV/div
Escala de Tempo	5ms/div
Acoplamento	AC
Gatilho	Gatilho de borda

Após a medição, a forma de onda mostra ondulação periódica na saída CC.

Suponha que a ondulação medida atinja 600 mV pico a pico, enquanto sistemas similares normalmente esperam cerca de 100–200mV.

Isso geralmente sugere uma das seguintes condições:

• Envelhecimento do capacitor de saída (ESR mais alto)

• Fraco desempenho de filtragem

• Regulação de carga instável

Depois de substituir o capacitor de saída e medir novamente, a ondulação cai para 120 mVpp e a saída se torna estável.

Este tipo de medição CRO é comumente usado em Solução de problemas de SMPS, depuração de fonte de alimentação e testes de amplificadores.

Problemas comuns de sinal observados no CRO

Diferentes anormalidades na forma de onda em uma tela CRO podem ajudar os engenheiros a identificar possíveis falhas no circuito, problemas de aterramento, problemas de filtragem ou instabilidade do sinal.A observação cuidadosa do formato da onda ajuda a simplificar a solução de problemas em circuitos analógicos, digitais, de comunicação e de fonte de alimentação.

Forma de onda Problema	Aparência em CRO	Possível Causa	Comum Problema de circuito
Ondulação	Pequeno forma de onda CA indesejada na saída CC	Fraco filtragem	Defeituoso ou capacitor de filtro fraco em fontes de alimentação
Recorte	Superior ou inferior parte da forma de onda é cortada	Sinal saturação	Amplificador sobrecarga ou tensão de entrada excessiva
Ruído	Aleatório flutuações indesejadas na forma de onda	Elétrica interferência	Pobre aterramento ou circuitos de comutação próximos
Tocando	Oscilante bordas da forma de onda após transições	Disposição ou problema de impedância	Layout da placa de circuito impresso problemas ou terminação de sinal deficiente
Instável Acionamento	Forma de onda move-se continuamente ou deriva	Incorreto configuração de gatilho	Impróprio sincronização ou sinal de entrada instável
Distorcido Onda senoidal	Irregular ou forma de onda senoidal deformada	Não linear amplificação	Defeituoso amplificador ou circuito sobrecarregado
Largura de pulso Variação	Pulso irregular tempo	Tempo instabilidade	Relógio ou problema de circuito de comutação
Desfocado Forma de onda	Grosso ou exibição de forma de onda pouco clara	Incorreto foco ou sinal instável	Foco ruim ajuste ou fonte de sinal ruidosa

Osciloscópio de raios catódicos vs osciloscópio digital

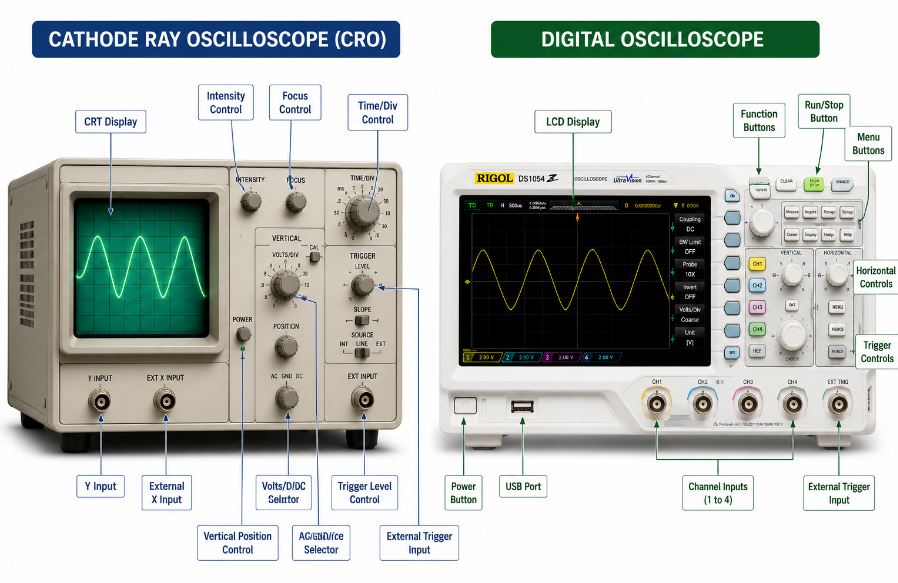

Figura 3: CRO vs Osciloscópio Digital

Os sistemas eletrônicos modernos geralmente usam osciloscópios digitais, mas os CROs ainda são valiosos para análise de formas de onda analógicas e aplicações educacionais.

Recurso	CRO	Digitais Osciloscópio
Tipo de exibição	CRT analógico	LCD digital
Sinal Armazenamento	Não	Sim
Forma de onda Resposta	Analógico Suave Exibição	Digitais Amostragem
Medição Recursos	Básico	Avançado
Portabilidade	Grande e Pesado	Compacto
Custo	Abaixe para Unidades mais antigas	Superior
Uso moderno	Educacional e testes analógicos	Avançado Eletrônica e IoT

Os CROs ainda são preferidos em alguns laboratórios educacionais porque fornecem visualização direta de formas de onda analógicas em tempo real, sem efeitos de amostragem digital.A exibição analógica suave também ajuda os usuários a observar o comportamento contínuo da forma de onda com mais naturalidade durante testes de sinal e solução de problemas.

Os osciloscópios digitais, entretanto, oferecem armazenamento de formas de onda, medições automáticas, maior largura de banda, funções avançadas de disparo e conectividade de computador para análises eletrônicas modernas.Devido a esses recursos, os osciloscópios digitais são mais comumente usados ​​no desenvolvimento de eletrônicos avançados, diagnósticos industriais, sistemas de comunicação e aplicações de IoT.

Embora os osciloscópios digitais dominem os laboratórios de eletrônica modernos, os CROs ainda permanecem úteis para visualização de formas de onda analógicas, treinamento educacional e aplicações básicas de solução de problemas eletrônicos.

Aplicações do Osciloscópio de Raios Catódicos em Sistemas Eletrônicos

Solução de problemas de fonte de alimentação

• Análise de tensão de ondulação – Os CROs ajudam a detectar oscilações CA indesejadas em fontes de alimentação CC.

• Monitoramento de estabilidade de tensão – Engenheiros analisam flutuações de produção em sistemas de energia regulados.

Análise de Sinal de Comunicação

• Monitoramento de sinal de RF – CROs ajudam a observar formas de onda de comunicação e sinais de modulação.

• Teste de sinal de áudio – Os engenheiros usam CROs para analisar a distorção das ondas sonoras e a resposta do amplificador.

Aplicações Educacionais e Laboratoriais

• Treinamento em eletrônica – Os alunos aprendem técnicas de análise de formas de onda e medição de sinais.

• Experimentos de engenharia – Os CROs ajudam a demonstrar o comportamento do sinal analógico em ambientes de laboratório.

Conclusão

O osciloscópio de raios catódicos continua útil para visualização de formas de onda analógicas, medição de sinais e aplicações de solução de problemas eletrônicos.Seu display CRT, sistemas de deflexão vertical e horizontal, gerador de base de tempo e circuito de disparo trabalham juntos para exibir mudanças de tensão ao longo do tempo como formas de onda visíveis.Ao ajustar adequadamente os controles Volt/Div, Time/Div, trigger, foco e posição, os usuários podem medir com precisão a tensão, o período de tempo e a frequência enquanto identificam problemas de sinal, como ondulação, corte, ruído, toque e disparo instável.Embora os osciloscópios digitais forneçam recursos de análise mais avançados, os CROs ainda permanecem valiosos para educação em eletrônica, experimentos de laboratório, observação de sinais analógicos e aplicações práticas de solução de problemas.
