Tubo de Descarga de Gás (GDT): Princípio de Funcionamento e Guia de Proteção contra Sobretensões

Sobretensões causadas por descargas atmosféricas, eventos de comutação e distúrbios elétricos podem danificar equipamentos eletrônicos sensíveis se a proteção adequada não estiver em vigor. Tubos de Descarga de Gás (GDTs) são dispositivos de proteção contra sobretensão amplamente utilizados, projetados para desviar com segurança correntes transientes de alta energia longe de circuitos críticos. Este artigo explica o que é um Tubo de Descarga de Gás, como ele funciona durante uma sobretensão, como se compara com MOVs e diodos TVS, onde é comumente usado, modos de falha típicos, por que múltiplos dispositivos de proteção são frequentemente combinados, e os principais padrões e considerações de segurança envolvidos no design de proteção contra sobretensões.

Catálogo

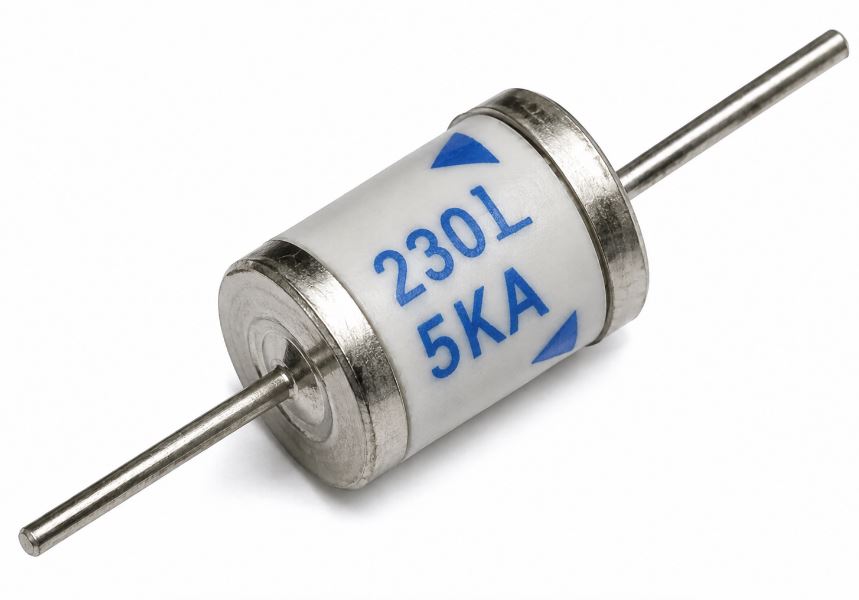

Figura 1: Tubo de Descarga de Gás (GDT)

O Que É um Tubo de Descarga de Gás (GDT)?

Um Tubo de Descarga de Gás (GDT) é um dispositivo de proteção contra sobretensão projetado para proteger equipamentos eletrônicos de transientes de alta tensão causados por descargas atmosféricas, distúrbios em linhas de energia, descarga eletrostática e sobretensões de comutação. Ele contém uma câmara selada preenchida com gás inerte e dois ou mais eletrodos separados por uma pequena distância. Em condições normais de funcionamento, o gás dentro do tubo permanece não condutivo, permitindo que o GDT se comporte como um circuito aberto com uma resistência de isolamento muito alta.

Devido à sua alta capacidade de corrente de sobretensão, baixa capacitância e longa vida útil, os Tubos de Descarga de Gás são amplamente utilizados em sistemas de telecomunicações, redes de comunicação de dados, equipamentos RF, sistemas de controle industrial e circuitos de proteção de energia.

Como um Tubo de Descarga de Gás Funciona Durante uma Sobretensão

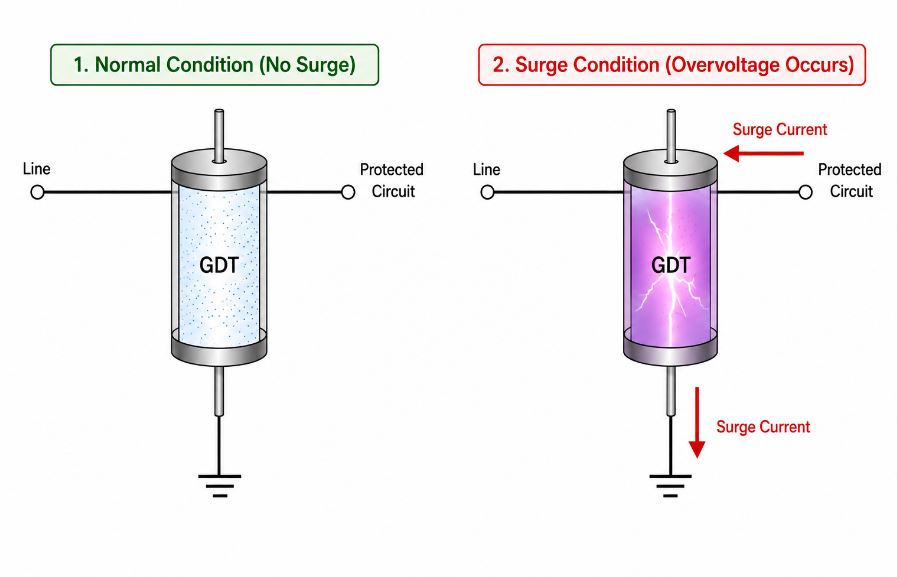

Figura 2: Como o Tubo de Descarga de Gás Funciona Durante uma Sobretensão

Em condições normais de tensão, o gás dentro do Tubo de Descarga de Gás permanece eletricamente isolante, e virtualmente nenhuma corrente flui através do dispositivo. O circuito protegido opera normalmente porque o GDT apresenta uma resistência muito alta e não interfere na transmissão de sinal ou na entrega de energia.

Quando uma sobretensão excede a tensão de ruptura especificada do GDT, o campo elétrico dentro do tubo torna-se forte o suficiente para ionizar o gás. Isso cria um caminho de descarga de plasma que reduz rapidamente a resistência do dispositivo e permite que grandes correntes de sobretensão fluam através do GDT em vez de através de equipamentos eletrônicos sensíveis. Uma vez que a sobretensão foi dissipada e a tensão retorna a níveis normais, o gás ionizado desioniza, o caminho condutor desaparece e o GDT retorna ao seu estado de alta resistência.

Tubo de Descarga de Gás vs MOV vs Diodo TVS

Diferentes dispositivos de proteção contra surtos oferecem diferentes características de proteção. A melhor escolha depende do nível de energia do surto, dos requisitos de velocidade de resposta e do tipo de equipamento a ser protegido.

Característica	Tubo de Descarga de Gás (GDT)	MOV	Diodo TVS
Método de Proteção	Ionização de Gás	Clampeamento de Óxido Metálico	Quebra de Avalanche
Tempo de Resposta	Microssegundos	Nanosegundos	Picosegundos a Nanosegundos
Capacidade de Corrente de Surto	Muito Alto	Alto	Moderado
Tensão de Clampeamento	Mais Alto	Moderado	Mais Baixo
Capacitância	Muito Baixa	Moderada	Baixa a Moderada
Compatibilidade da Linha de Sinal	Excelente	Moderada	Boa
Vida Útil	Muito Longa	Degrada com Surtos	Limitada pela Energia do Surto
Melhores Aplicações	Proteção contra Raios	Proteção contra Surtos de Energia	Proteção Eletrônica Rápida

Cada tecnologia de proteção contra surto oferece diferentes vantagens. Tubos de Descarga de Gás são ideais para lidar com grandes correntes de surto, como transientes induzidos por raios. MOVs são comumente usados para proteção contra surtos de energia CA porque fornecem um rápido clamp e boa absorção de energia. Diodos TVS oferecem o tempo de resposta mais rápido e são amplamente utilizados para proteger dispositivos semicondutores sensíveis e interfaces de comunicação contra picos de tensão transitória.

Esses dispositivos não são substitutos diretos uns dos outros. Em vez disso, são selecionados com base na capacidade de corrente de surto necessária, velocidade de resposta, desempenho de clampeamento e ambiente de aplicação.

Aplicações Comuns de Tubos de Descarga de Gás

Tubos de Descarga de Gás são comumente usados em sistemas expostos a raios, cabeamentos externos e eventos de surto de alta energia.

Equipamento de Telecomunicações

Protege linhas telefônicas, redes DSL e infraestrutura de telecomunicações contra surtos induzidos por raios.

Linhas de Comunicação de Dados e Ethernet

Previne danos por surtos em equipamentos de rede, switches, roteadores e interfaces de comunicação.

Sistemas de RF e Antena

Protege linhas de alimentação de antena, transmissores de rádio e equipamentos de comunicação RF contra surtos de raios.

Sistemas de Proteção de Energia CA

Usados em dispositivos de proteção contra surtos (SPDs) para desviar tensões transientes de alta energia.

Sistemas de Controle Industrial

Protege PLCs, sensores, equipamentos de monitoramento e sistemas de automação operando em ambientes adversos.

Sistemas de Energia Renovável

Fornece proteção contra surtos para inversores solares, turbinas eólicas e instalações elétricas externas.

Modos Comuns de Falha de GDT e Solução de Problemas

Embora os Tubos de Descarga de Gás sejam altamente confiáveis, a exposição repetida a surtos ou condições operacionais extremas podem eventualmente causar degradação do desempenho.

Problema	Causa Possível	Dica de Solução de Problemas
Curto Circuito Permanente	Dano severo por surto	Substitua o GDT imediatamente
Falha de Circuito Aberto	Dano interno ao eletrodo	Teste a tensão de quebra e substitua se necessário
Aumento da Tensão de Quebra	Envelhecimento ou surtos repetidos	Verifique o funcionamento usando equipamento de teste de surto
Gatilhos Frequentes	Classificação de tensão incorreta	Selecione um GDT com tensão de quebra mais alta
Desempenho de Proteção Reduzido	Degradação no final da vida útil	Inspecione e substitua durante a manutenção
Dano Físico	Corrente de surto excessiva	Substitua e inspecione a circuitaria circundante

A inspeção regular é recomendada em ambientes propensos a raios onde eventos de surto ocorrem com frequência. Testes periódicos ajudam a garantir que o GDT ainda possa fornecer proteção eficaz e não tenha se degradado devido à exposição repetida a surtos.

Por Que os Circuitos de Proteção Contra Surtos Combinam Vários Dispositivos de Proteção

Nenhum dispositivo de proteção contra surtos único fornece proteção completa contra todos os tipos de eventos transitórios. Tubos de Descarga de Gás podem lidar com correntes de surto extremamente grandes, mas respondem mais lentamente do que dispositivos de proteção baseados em semicondutores. Diodos TVS reagem quase instantaneamente, mas não conseguem absorver a mesma energia de surto que um GDT.

Por esta razão, muitos circuitos de proteção contra surtos utilizam uma abordagem de proteção em camadas. Um GDT absorve a maioria da energia do surto, enquanto um MOV ou diodo TVS limita a tensão restante a um nível seguro para eletrônicos sensíveis. Esta combinação fornece tanto proteção contra surtos de alta energia quanto clamping de tensão rápido.

Uma arquitetura de proteção comum consiste em um GDT na fase de entrada, seguido por um MOV ou diodo TVS localizado mais próximo do circuito protegido. Este arranjo melhora a fiabilidade do sistema, aprimora o desempenho da proteção contra surtos e estende a vida útil do equipamento eletrônico que opera em ambientes elétricos adversos.

Padrões e Considerações de Segurança para Tubos de Descarga a Gás

A seleção e instalação adequada de GDT deve seguir padrões reconhecidos da indústria para garantir desempenho fiável de proteção contra surtos.

Padrão	Propósito
IEC 61643	Requisitos de Dispositivos de Proteção contra Surtos
Série ITU-T K	Proteção contra Surtos em Telecomunicações
IEC 61000-4-5	Testes de Imunidade a Surtos
UL 497	Dispositivos de Proteção em Telecomunicações
Série IEEE C62	Diretrizes de Proteção contra Surtos

Ao projetar circuitos de proteção contra surtos, os engenheiros devem considerar distâncias de creepagem de PCB, qualidade de aterramento, classificações de corrente de surto e tensão de operação do equipamento. Um aterramento adequado e a coordenação dos dispositivos são essenciais, pois mesmo um GDT selecionado corretamente não pode fornecer proteção eficaz sem um caminho de baixa impedância para a dissipaçãod a corrente de surto.

Seguir normas reconhecidas e boas práticas de instalação ajuda a maximizar a eficácia da proteção contra surtos, melhorar a confiabilidade do sistema e reduzir o risco de danos ao equipamento durante eventos de sobretensão transitória.

Conclusão

Os Tubos de Descarga de Gás fornecem proteção eficaz contra eventos de surto de alta energia ao permanecerem não condutivos durante a operação normal e criarem rapidamente um caminho de descarga de baixa resistência quando ocorre uma tensão excessiva. Sua alta capacidade de corrente de surto, baixa capacitância e longa vida útil tornam-nos adequados para equipamentos de telecomunicações, redes de dados, sistemas de RF, controles industriais, dispositivos de proteção de energia e instalações de energia renovável. Embora os GDTs se destaquem no manuseio de grandes correntes de surto, eles são frequentemente usados em conjunto com MOVs ou diodos TVS para alcançar tanto a absorção de alta energia quanto o bloqueio rápido de tensão. A seleção adequada do dispositivo, aterramento, coordenação, manutenção e conformidade com os padrões da indústria são essenciais para alcançar um desempenho confiável de proteção contra surtos a longo prazo.
