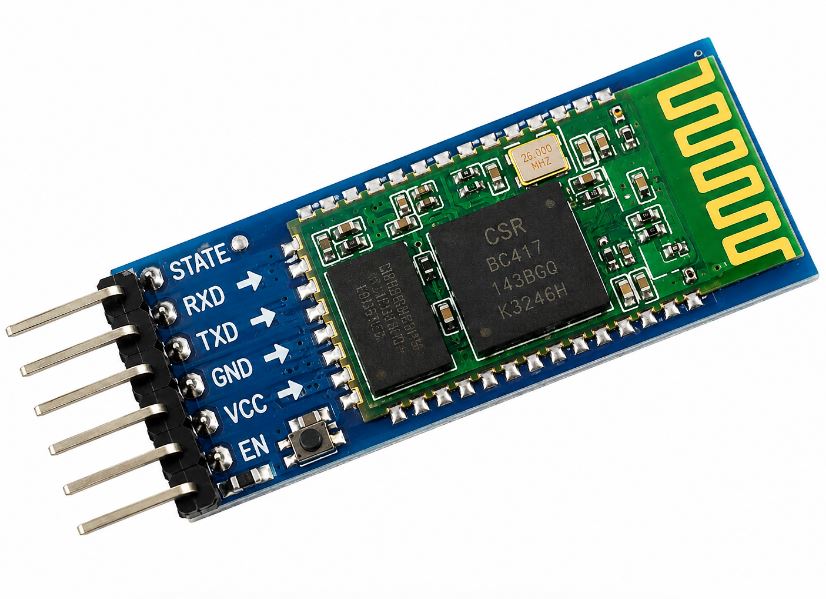

Guia do módulo Bluetooth HC-05: princípio de funcionamento, fiação e configuração

Perguntas frequentes [FAQ]

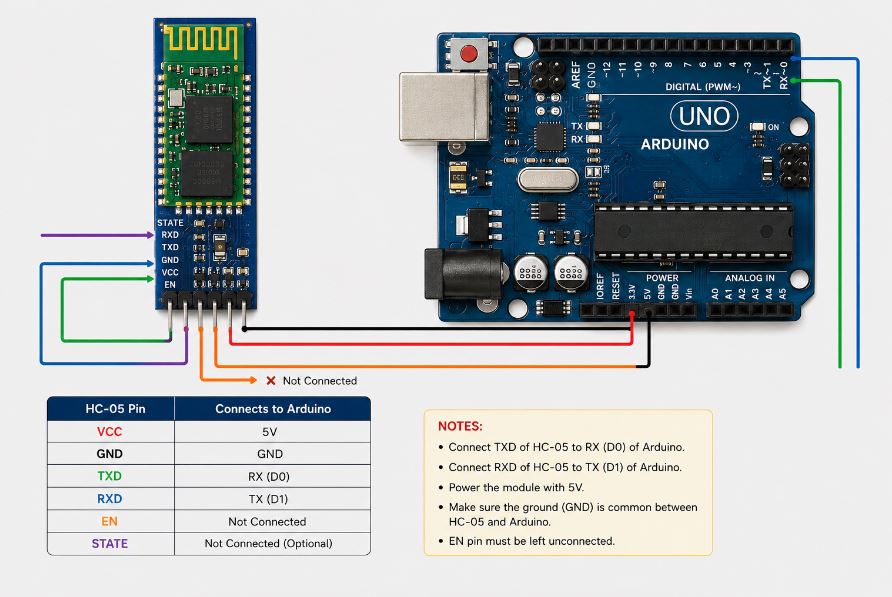

1. Como conectar o módulo Bluetooth HC-05 a um Arduino com segurança?

O módulo Bluetooth HC-05 se conecta a um Arduino usando comunicação serial UART através dos pinos TX e RX.O pino HC-05 TX deve se conectar ao pino Arduino RX, enquanto o pino HC-05 RX se conecta ao pino Arduino TX.No entanto, como o pino HC-05 RX usa níveis lógicos de 3,3 V, a aplicação direta de um sinal TX de 5 V de algumas placas Arduino pode danificar o módulo ao longo do tempo.Muitos circuitos usam um divisor de tensão ou conversor de nível lógico para reduzir com segurança a tensão que entra no pino RX.Fiação estável, aterramento adequado e conexões de fonte de alimentação reguladas também ajudam a melhorar a confiabilidade da comunicação e a evitar problemas de emparelhamento ou transferência de dados.

2. Como você pode alterar o nome, a senha e a taxa de transmissão do Bluetooth do HC-05?

O módulo Bluetooth HC-05 usa comandos AT para definir configurações de comunicação, como nome do dispositivo, senha de emparelhamento, taxa de transmissão e modo de operação.Para acessar o modo de comando AT, o pino KEY ou EN geralmente é mantido em nível ALTO enquanto o módulo é alimentado.Uma vez conectado por meio de comunicação serial, comandos como AT+NAME, AT+PSWD e AT+UART podem modificar as configurações do módulo.Por exemplo, AT+NAME=HC05_TEST altera o nome do dispositivo Bluetooth, enquanto AT+PSWD=1234 altera a senha de emparelhamento.A correspondência adequada da taxa de transmissão entre o HC-05 e o monitor serial do Arduino é importante porque configurações UART incorretas podem impedir que os comandos AT respondam corretamente.

3. Como o módulo Bluetooth HC-05 se comunica com smartphones e microcontroladores?

O HC-05 funciona convertendo dados UART seriais em sinais Bluetooth sem fio.Quando emparelhado com um smartphone ou outro dispositivo Bluetooth, o módulo recebe comandos sem fio e os encaminha através de seus pinos TX e RX para o microcontrolador conectado.O microcontrolador então processa os dados recebidos para controlar dispositivos como motores, LEDs, relés ou sensores.Este processo de comunicação também funciona ao contrário, permitindo que as leituras dos sensores e os dados do sistema sejam transmitidos sem fio de volta para smartphones ou sistemas de monitoramento.

4. Quais são as diferenças práticas entre o modo mestre e o modo escravo do HC-05?

O modo mestre permite que o módulo HC-05 procure e conecte-se automaticamente a outros dispositivos Bluetooth, enquanto o modo escravo aguarda conexões Bluetooth recebidas de dispositivos externos, como smartphones ou computadores.O modo escravo é comumente usado em projetos Arduino controlados por smartphone porque os aplicativos móveis podem facilmente emparelhar com o módulo.O modo Master é mais adequado para sistemas de comunicação sem fio dispositivo a dispositivo, onde um controlador incorporado deve estabelecer comunicação automaticamente com outro módulo Bluetooth ou sistema de sensor.

5. Por que os módulos HC-05 às vezes não conseguem entrar no modo de comando AT?

Os módulos HC-05 muitas vezes não conseguem entrar no modo de comando AT porque o pino KEY ou EN não é ativado corretamente durante a inicialização.Para acessar os comandos AT, o módulo geralmente requer que o pino KEY permaneça em nível ALTO enquanto a alimentação é aplicada.Configurações incorretas de taxa de transmissão também podem impedir a comunicação com o modo AT.Em muitos casos, os usuários usam acidentalmente a taxa de transmissão de comunicação normal em vez da taxa de transmissão de comando AT dedicada, fazendo com que o módulo pareça não responder, mesmo que esteja funcionando corretamente.

6. Como as interferências elétricas e problemas de fornecimento de energia afetam a estabilidade da comunicação do HC-05?

O módulo Bluetooth HC-05 depende de tensão estável e sinais seriais limpos para comunicação sem fio confiável.Interferência elétrica de motores, relés, fontes de alimentação comutadas ou circuitos próximos de alta corrente pode introduzir ruído de sinal que interrompe a comunicação Bluetooth e a transferência de dados UART.Fontes de alimentação fracas ou instáveis ​​também podem causar desconexões aleatórias, falha no emparelhamento ou erros de comunicação.Aterramento adequado, fios de sinal curtos, fontes de tensão reguladas e componentes de filtragem de ruído ajudam a melhorar a estabilidade da comunicação sem fio.

7. Por que o HC-05 é considerado mais flexível que o módulo Bluetooth HC-06?

O HC-05 é considerado mais flexível porque suporta comunicação no modo mestre e no modo escravo, enquanto o HC-06 normalmente suporta apenas o modo escravo.Isso permite que o HC-05 participe de sistemas de comunicação sem fio mais avançados, incluindo emparelhamento automático entre dispositivos e comunicação de controlador incorporado.O HC-05 também oferece mais opções de configuração de comandos AT, proporcionando aos usuários melhor controle sobre taxa de transmissão, nome do dispositivo Bluetooth, senhas e modos de operação.

8. O módulo Bluetooth HC-05 pode funcionar com dispositivos iPhone e iOS?

O módulo Bluetooth HC-05 tem compatibilidade limitada com dispositivos iPhone e iOS porque usa comunicação Bluetooth 2.0 clássica em vez de Bluetooth Low Energy (BLE).A maioria dos dispositivos iOS modernos restringe a comunicação serial direta com módulos Bluetooth clássicos, a menos que sejam usados ​​aplicativos especiais ou perfis de comunicação certificados.Devido a esta limitação, o HC-05 geralmente funciona de forma mais confiável com dispositivos Android.Para projetos que exigem compatibilidade estável com iPhone, módulos BLE como o HM-10 são frequentemente preferidos porque suportam comunicação Bluetooth Low Energy comumente usada por sistemas iOS.

9. Como os indicadores LED HC-05 ajudam durante a solução de problemas e configuração?

Os indicadores LED integrados fornecem feedback visual rápido sobre o status operacional do módulo HC-05.Piscar rápido geralmente significa que o módulo está aguardando o emparelhamento Bluetooth, enquanto piscar duas vezes lentamente indica uma conexão Bluetooth bem-sucedida.Padrões de intermitência lenta também podem indicar operação no modo de comando AT.Esses comportamentos do LED ajudam os usuários a identificar problemas de emparelhamento, problemas de comunicação e status de configuração sem a necessidade de equipamentos de teste adicionais.

10. Até que ponto o módulo Bluetooth HC-05 pode transmitir dados de maneira confiável?

O módulo Bluetooth HC-05 normalmente suporta alcances de comunicação sem fio de cerca de 10 metros em condições normais de operação.No entanto, o alcance real pode variar dependendo dos materiais da parede, obstáculos metálicos, orientação da antena, interferência elétrica e estabilidade da fonte de alimentação.Ambientes internos com paredes espessas ou interferência eletrônica intensa podem reduzir significativamente a distância de comunicação e a qualidade do sinal.Fornecimento de tensão estável, aterramento adequado e minimização de fontes de ruído elétrico próximas podem ajudar a manter um desempenho de comunicação Bluetooth mais confiável em sistemas embarcados e projetos de automação.
