O TC4420EPA da Micrel / Microchip Technology é um circuito integrado de alta performance, drivers de porta de baixo lado, projetado para controle eficiente de MOSFETs N-Channel e P-Channel em diversas aplicações eletrônicas. Este robusto CI foi especialmente desenvolvido para fornecer capacidades de acionamento de porta precisas e confiáveis, operando em uma ampla faixa de temperatura de -40°C a 150°C.
Como driver de porta de canal único, não inversor, o TC4420EPA oferece desempenho excepcional, com uma capacidade máxima de corrente de saída de 6A tanto para sourcing quanto para sinking, tornando-o ideal para eletrônica de potência, controle de motores e aplicações de chaveamento. O dispositivo funciona com uma faixa de tensão de alimentação flexível de 4,5V a 18V, garantindo compatibilidade com diversas arquiteturas de sistemas.
Suas principais características de projeto incluem tempos de subida e descida extremamente rápidos de 25 nanosegundos, o que possibilita comutação de alta velocidade e reduz perdas de energia nas transições dos MOSFETs. O estágio de entrada lógica suporta níveis padrão de tensão lógica, com limiar de entrada de baixa de 0,8V e limiar de entrada de alta de 2,4V, garantindo interpretação confiável do sinal em diferentes sistemas lógicos.

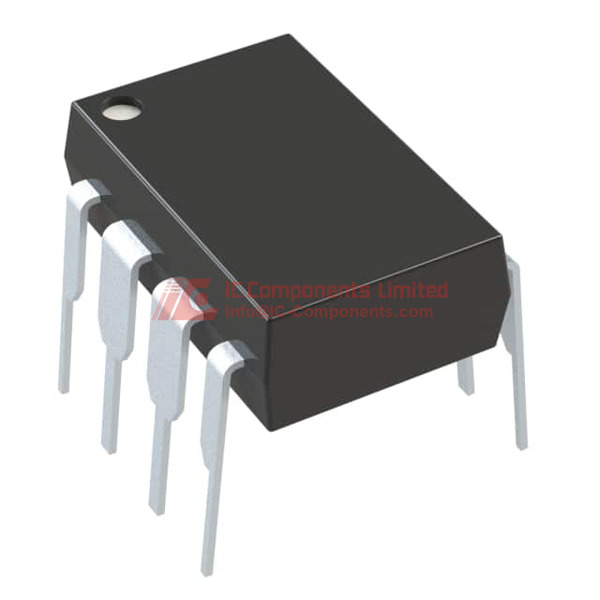

O CI é fornecido na configuração de embalagem through-hole 8-PDIP (Dual In-line Package), facilitando a integração em projetos tradicionais de PCB. Sua construção livre de chumbo e compatível com RoHS atende aos padrões ambientais e de confiabilidade atuais, tornando-o adequado para uma ampla gama de aplicações industriais, automotivas e de eletrônicos de consumo.
As principais vantagens incluem proteção robusta contra ruídos elétricos, capacidades de comutação em alta velocidade e a capacidade de acionar tanto MOSFETs N-Channel quanto P-Channel em configurações de baixo lado. Sua excelente performance térmica e amplo intervalo de temperatura operacional aumentam sua confiabilidade em condições ambientais desafiadoras.
Modelos equivalentes ou alternativos na mesma família de produtos incluem o TC4421, TC4422 e TC4428, que oferecem características semelhantes de acionamento de porta, com pequenas variações na capacidade de corrente e parâmetros de projeto específicos. Essas alternativas fornecem aos engenheiros soluções flexíveis para diferentes requisitos de sistema.
O TC4420EPA é especialmente adequado para aplicações como interfaces de controle de motores, inversores de potência, fontes de alimentação chaveadas, drivers de LEDs e cenários de acionamento de MOSFET de uso geral, onde o controle preciso, de alta velocidade e eficiente da porta é fundamental.
TC4420EPA Atributos Técnicos Chave
Número de peça do fabricante: TC4420EPA. Fabricante: Micrel / Microchip Technology. Categoria principal: Circuitos Integrados (CIs). Classificação secundária: PMIC - Drivers de Gatedo.
TC4420EPA Tamanho da Embalagem
Tipo: 8-PDIP. Embalagem: DIP8. Embalagem: tubo. Configuração de pinos: 8-DIP (0,300", 7,62mm). Material: Sem chumbo / Compatível com RoHS. Características térmicas: Temperatura de operação de -40°C a 150°C (TJ). Propriedades elétricas: Tensão de alimentação: 4,5 V a 18 V. Corrente de saída de pico (Fonte, Captação): 6A, 6A.
TC4420EPA Aplicação
Projetado para uso como driver de baixa lateral em fontes de alimentação comutadas, controladores de motores e outras aplicações controladas por processador.
TC4420EPA Recursos
Este dispositivo incorpora capacidades de alta velocidade, alta tensão e alta corrente de condução. O TC4420EPA fornece uma corrente de saída de 6A e uma tensão de alimentação de 4,5 V a 18 V. Possui tempos de subida e descida rápidos de 25ns cada, otimizando seu desempenho para aplicações exigentes. A sua construção robusta garante operação em temperaturas que variam de -40°C a 150°C, assegurando alta confiabilidade em diferentes ambientes. Suporta configurações de condução de portas MOSFET de canais N e P.
TC4420EPA Recursos de Qualidade e Segurança
Classificação MSL 1 (Ilimitada), que atesta sua resistência superior à umidade. A montagem por orifício atravessado assegura fixação mecânica segura e confiável em placas de circuito impresso. Mantém um desempenho consistente e de alta qualidade, atendendo a rigorosos padrões industriais de segurança e eficácia.
TC4420EPA Compatibilidade
Compatível com uma ampla gama de portas MOSFET de canais N e P; adequada para diversas aplicações de condução de portas de baixa lateral.
TC4420EPA PDF da Folha de Dados
Disponibilizamos a ficha técnica em PDF mais autorizada para o TC4420EPA aqui no IC-Components. Recomenda-se fortemente que os clientes façam o download da ficha técnica nesta página para garantir acesso às especificações técnicas mais detalhadas e precisas.
