O MCP4131T-103E/SN é um potenciômetro digital avançado, desenvolvido pela Micrel/Microchip Technology, que oferece um ajuste preciso da resistência eletrônica através de uma interface SPI fácil de usar. Este circuito integrado representa uma solução moderna para aplicações que requerem condicionamento de sinais analógicos flexível e preciso, além de controle de tensão.
Fundamentalmente, este potenciômetro digital fornece uma faixa de resistência de 10kΩ com 129 pontos de toque discretos, possibilitando uma manipulação detalhada da resistência. Sua configuração de tape linear garante transições de resistência previsíveis e suaves, tornando-o ideal para dividir tensões com precisão, escalonamento de sinais e controle de ganho eletrônico.
O dispositivo opera em uma ampla faixa de temperatura de -40°C a 125°C, demonstrando desempenho robusto em condições ambientais desafiadoras. Alimentado por uma tensão de alimentação flexível entre 1,8V e 5,5V, oferece compatibilidade ampla com diversos sistemas eletrônicos. Sua memória volátil permite que configurações de resistência dinâmicas sejam facilmente reprogramadas durante o funcionamento.
Dentre suas principais vantagens técnicas estão sua baixa resistência do cursor (aproximadamente 75Ω), tolerância de resistência rigorosa de ±20% e um coeficiente de temperatura estável de 150 ppm/°C. A embalagem compacta 8-SOIC minimiza o espaço na placa de circuito impresso, mantendo excelente integridade do sinal.
As aplicações típicas incluem controle de volume de áudio, condicionamento de sinais de sensores, circuitos de calibração, amplificadores de ganho programável e manipulação de sinais analógicos de uso geral em eletrônica de consumo, instrumentação industrial e sistemas de controle embarcados.
Modelos equivalentes ou alternativos na família de potenciômetros digitais da Microchip incluem as séries MCP4132, MCP4142 e MCP4161, que oferecem funcionalidades semelhantes com variações nos valores de resistência, número de contatos e configurações de pacote.
O dispositivo é compatível com a normativa RoHS e livre de chumbo, garantindo sustentabilidade ambiental e conformidade com os padrões atuais de fabricação de eletrônicos. Sua interface SPI facilita comunicação digital direta e integração com microcontroladores e sistemas de controle digital.
MCP4131T-103E/SN Atributos Técnicos Chave
Potenciômetro digital de 10k Ohms, com 1 circuito e 129 passos, interface SPI, oferece ajuste preciso sem as variações de potenciômetros mecânicos. Opera com uma tensão de alimentação de 1,8 V a 5,5 V, ideal para sistemas industriais e eletrônicos de consumo. Possui taper linear para maior precisão e confiabilidade, resistência de wiper típica de 75 Ohms e coeficiente de temperatura de 150 ppm/°C, garantindo desempenho estável em diversas condições ambientais.

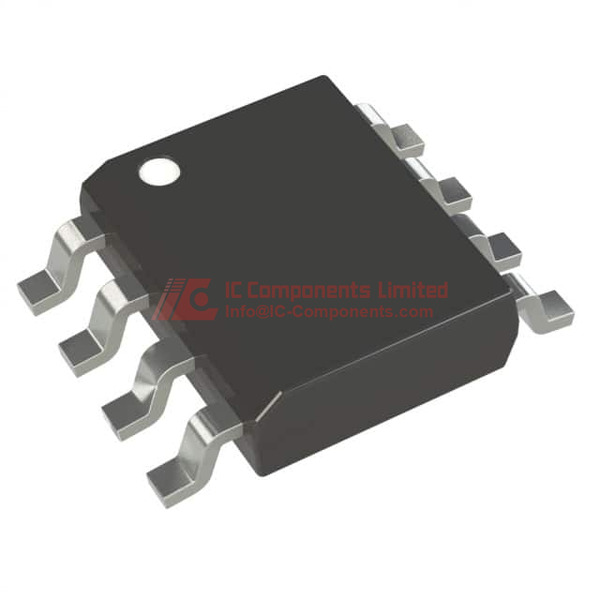

MCP4131T-103E/SN Tamanho da Embalagem
Em formato Digi-Reel, com material 8-SOIC (0,154 polegadas, 3,90 mm de largura), embalagem tipo SOP8. Suporta uma faixa de tensão de alimentação de 1,8 V a 5,5 V, garantindo compatibilidade com múltiplas aplicações e facilidade de montagem automatizada.
MCP4131T-103E/SN Aplicação
Utilizado em sistemas de aquisição de dados, sendo ideal para ajuste e controle de voltagem, configurações em dispositivos eletrônicos, equipamentos industriais, automação, e aplicações de consumo que exigem ajuste de resistência digital precisa.
MCP4131T-103E/SN Recursos
O MCP4131T-103E/SN é um potenciômetro digital de canal único com 129 passos, que possibilita ajuste fino e reprodução de configurações sem as imprecisões dos potenciômetros mecânicos. Sua interface SPI facilita a integração em sistemas microcontrolados. Suporte a uma ampla faixa de voltagem, taper linear, resistência de wiper de 75 Ohms, além de coeficiente de temperatura de 150 ppm/°C, assegurando alta precisão e confiabilidade.
MCP4131T-103E/SN Recursos de Qualidade e Segurança
Compatível com normas RoHS e livre de componentes com chumbo, atendendo aos padrões ambientais atuais. Possui nível de sensibilidade à umidade (MSL) de 3, garantindo resistência em ambientes com alta umidade por até 168 horas, conferindo maior durabilidade e segurança operacional.
MCP4131T-103E/SN Compatibilidade
Compatível com a maioria dos sistemas que demandam potenciômetros digitais de baixa voltagem integrados com interface SPI, facilitando sua implementação em diferentes plataformas eletrônicas e dispositivos inteligentes.
MCP4131T-103E/SN PDF da Folha de Dados
Para obter a ficha técnica mais completa e confiável do MCP4131T-103E/SN, acesse nosso site. Recomendamos fazer o download diretamente nesta página para garantir acesso às informações técnicas atualizadas e detalhadas.
