O MAX4581EGE+T é um circuito integrado (CI) de alto desempenho da Maxim Integrated que funciona como um multiplexador/demultiplexador 8:1. Projetado para uma ampla gama de aplicações analógicas e digitais, este dispositivo oferece uma solução compacta, de baixo consumo de energia e versátil para diversos desafios de design.
Principais características do MAX4581EGE+T incluem:
Funcionalidade: O CI dispõe de um circuito multiplexador/demultiplexador 8:1, permitindo a seleção e roteamento de múltiplos sinais analógicos através de uma única saída. Essa funcionalidade torna-o adequado para aplicações como aquisição de dados, roteamento de sinais, sistemas de teste e medição.
Desafios de Design Atendidos: O MAX4581EGE+T foi desenvolvido para resolver desafios comuns de projeto, como a necessidade de um comutador e roteador de sinais compacto, de baixo consumo energético e de alta performance. A sua embalagem pequena 16-QFN-EP (4x4) e o baixo consumo de energia fazem dele uma escolha ideal para aplicações com restrição de espaço e que demandam economia de energia.
Especificações: O CI opera em uma faixa de tensão de alimentação de 2V a 12V, compatível com diversos sistemas digitais e analógicos. Mantém uma resistência em estado ON de 80 ohms e apresenta tempos de comutação rápidos de 200ns (ligação) e 100ns (desligamento), garantindo transmissão de sinais eficiente e confiável. O dispositivo também apresenta excelente correspondência entre canais, baixo histórico de fuga, e baixa injeção de carga, elevando ainda mais seu desempenho.
Vantagens: O MAX4581EGE+T oferece várias vantagens principais, incluindo seu tamanho compacto, baixo consumo energético e capacidades de comutação de alta performance. Sua versatilidade em relação à tensão de alimentação e faixa de temperatura de operação (-40°C a 85°C) o torna adequado para uma ampla variedade de aplicações.
Compatibilidade: O MAX4581EGE+T é compatível com RoHS e está disponível na embalagem padrão 16-VQFN com pad exposto, garantindo compatibilidade com diversos sistemas eletrônicos e processos de fabricação.
Áreas de Aplicação: O MAX4581EGE+T é indicado para sistemas de aquisição de dados, equipamentos de teste e medição, automação industrial e eletrônicos de consumo que exigem comutação e roteamento confiáveis e eficientes de sinais analógicos.
Modelos Equivalentes: Existem vários modelos equivalentes ou alternativos disponíveis na linha da Maxim Integrated, como o MAX4580, MAX4582 e MAX4585, que oferecem funcionalidades e especificações semelhantes, porém com pequenas variações no tamanho da embalagem, número de pinos e características de desempenho. A escolha entre esses modelos pode depender dos requisitos específicos de projeto e restrições de aplicação.
MAX4581EGE+T Atributos Técnicos Chave
Tensão de alimentação, Mono (V+): de 2 V a 12 V. Tensão de alimentação, Dual (V±): de ±2 V a ±6 V. Resistência em estado de condução (máx.): 80 Ohms.
MAX4581EGE+T Tamanho da Embalagem

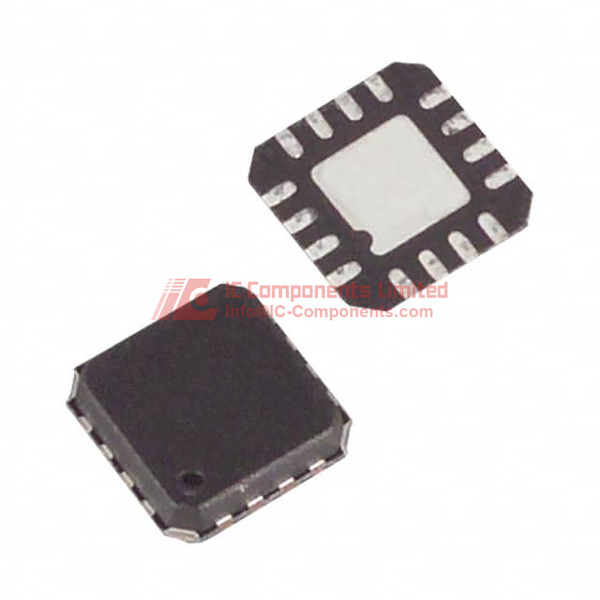

Tipo: QFN. Material: Semicondutor. Tamanho: 16-QFN-EP (4x4). Configuração dos pinos: 16 pinos. Características térmicas: Alta resistência térmica que permite operação entre -40°C e 85°C. Propriedades elétricas: Corrente de fuga baixa (1nA), tempo de comutação rápido (200ns, 100ns).
MAX4581EGE+T Aplicação
Ideal para sistemas de aquisição de dados de alto desempenho, sistemas de comunicação e circuitos de amostragem e retenção, onde resistência em estado de condução baixa e crosstalk reduzido são essenciais.
MAX4581EGE+T Recursos
Este circuito integrado MAX4581EGE+T da Maxim Integrated possui um multiplexador 8:1 de circuito único com resistência máxima em estado de condução de 80 Ohms. Oferece uma correspondência channel-to-channel com ΔRon de 1 Ohm, aprimorando a precisão. Suporta injeção de carga baixa de 0,5pC, minimizando a distorção do sinal, além de tempos de comutação de 200ns para ligar e 100ns para desligar, garantindo respostas rápidas. Apresenta capacitância de canal baixa de 4pF e 18pF, com excelente desempenho de crosstalk de -78dB @ 1MHz, assegurando alta integridade de sinal.
MAX4581EGE+T Recursos de Qualidade e Segurança
Fabricado sem chumbo e em conformidade com a norma RoHS, promovendo segurança ambiental e saúde do usuário. Nível de sensibilidade a umidade (MSL): 1 (Ilimitado), indicando alta confiabilidade e estabilidade sob diversas condições ambientais.
MAX4581EGE+T Compatibilidade
O circuito multiplexador/demultiplexador na configuração 7:8 amplia a compatibilidade com diversas aplicações avançadas de roteamento de sinais que exigem capacidades de multiplexação e demultiplexação.
MAX4581EGE+T PDF da Folha de Dados
Para informações técnicas completas e orientações de aplicação, o arquivo PDF do datasheet mais confiável do MAX4581EGE+T está disponível para download nesta página. Recomendamos revisar este documento para garantir que este componente atenda às suas necessidades.
Distribuidor de Qualidade
A IC-Components é uma distribuidora de alta confiança de produtos Maxim Integrated, incluindo o MAX4581EGE+T. Garantimos a disponibilidade de componentes autênticos e de alta qualidade. Solicite uma cotação diretamente em nosso site para experimentar um serviço eficiente e preços competitivos.
