O TPS7A5301WQRTKRQ1 é um regulador de tensão linear de alto desempenho, desenvolvido pela Texas Instruments, especialmente projetado para aplicações automotivas e industriais que exigem soluções robustas de gerenciamento de energia. Este circuito integrado avançado fornece uma regulação de tensão precisa com extrema confiabilidade em condições ambientais desafiadoras.
O dispositivo é um regulador linear positivo ajustável, capaz de fornecer até 3A de corrente de saída contínua com uma flexibilidade notável. Sua faixa de temperatura operacional de -40°C a 150°C o torna especialmente adequado para ambientes extremos, incluindo eletrônica automotiva, sistemas de controle industrial e sistemas incorporados de alta confiabilidade.
As principais características incluem uma tensão de saída ajustável que varia de 0,8V até 5,15V, com tolerância de tensão de entrada de até 6,5V. O regulador demonstra uma relação de rejeição de ruído na fonte de alimentação (PSRR) excepcional, entre 42dB e 25dB, nas frequências de 10 kHz a 500 kHz, garantindo uma entrega de energia estável e limpa. Sua queda de tensão mínima de apenas 0,515V a 3A de corrente de saída melhora ainda mais a eficiência.

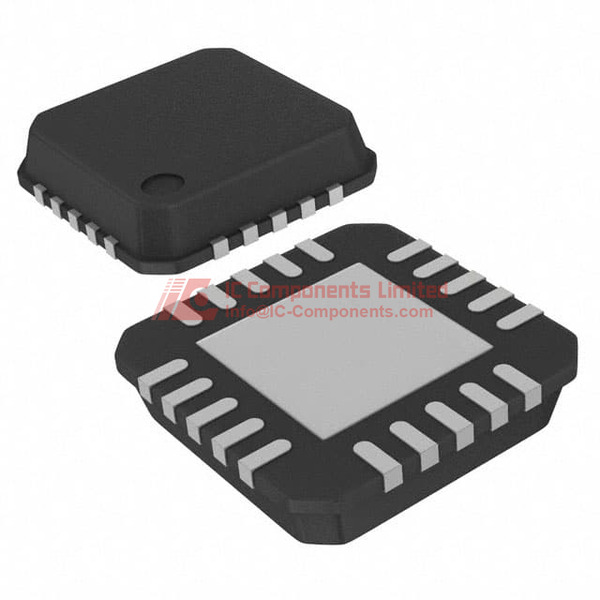

Mecanismos avançados de proteção estão integrados, incluindo desligamento por sobretemperatura e proteção contra polaridade reversa, que aprimoram significativamente a confiabilidade e segurança operacional do dispositivo. Sua embalagem de montagem superficial 20-QFN (4x4) com pad exposto suporta implementações compactas e uma gestão térmica eficiente.
O TPS7A5301 possui qualificação AEC-Q100, indicando que atende a rígidos padrões de confiabilidade para componentes eletrônicos automotivos. Sua função de controle de habilitação permite uma gestão de energia flexível e integração no nível do sistema.
Modelos equivalentes ou alternativos na categoria de reguladores lineares incluem a série TPS7A4901, TPS7A5100 e LM1085 da Texas Instruments, que oferecem capacidades semelhantes de regulação de tensão com diferentes configurações de corrente e embalagens.
As áreas de aplicação potencial abrangem eletrônica automotiva, sistemas de controle industrial, infraestrutura de telecomunicações, dispositivos médicos e instrumentos de precisão que requerem uma regulação de energia estável e eficiente.
TPS7A5301WQRTKRQ1 Atributos Técnicos Chave
O TPS7A5301WQRTKRQ1 é um regulador linear positivo ajustável capaz de fornecer até 3A de corrente de saída. Suporta uma tensão de entrada de até 6,5V e oferece uma tensão de saída ajustável entre 0,8V e 5,15V. Possui alta rejeição de ruído de alimentação (PSRR): 42dB a 25dB entre 10kHz e 500kHz, além de uma queda de tensão máxima de 0,515V em 3A. Inclui recursos avançados de controle, como função de enable para melhor gerenciamento de energia. É qualificado pelo padrão AEC-Q100 para aplicações automotivas.
TPS7A5301WQRTKRQ1 Tamanho da Embalagem
Tipo: Filme e Rolo (TR). Material: Embalagem em 20-QFN (4x4). Tamanho: Pacote 20-VFQFN com Dissipador Exposto. Configuração de pinos: Montagem de superfície. Características térmicas: Temperatura de operação de -40°C a 150°C (TJ).
TPS7A5301WQRTKRQ1 Aplicação
Projetado para uso em aplicações automotivas e adequado para outros sistemas de regulação de tensão dentro de limites térmicos e elétricos especificados.
TPS7A5301WQRTKRQ1 Recursos
O TPS7A5301WQRTKRQ1 é um regulador linear positivo ajustável que oferece alta capacidade de corrente, suporte a tensão de entrada de até 6,5V, e tensão de saída variável entre 0,8V e 5,15V. Destaca-se por sua alta rejeição de ruído (PSRR), baixa queda de tensão de 0,515V em 3A, e recursos de controle avançados, incluindo função de habilitação. Além disso, é qualificado pelo padrão AEC-Q100 para aplicações automotivas.
TPS7A5301WQRTKRQ1 Recursos de Qualidade e Segurança
O dispositivo possui proteção contra sobretemperatura e proteção contra inversão de polaridade, garantindo operação confiável mesmo em ambientes adversos ou com conexões incorretas de energia.
TPS7A5301WQRTKRQ1 Compatibilidade
Compatível com aplicações que requerem regulação de tensão com saída ajustável, especialmente sistemas automotivos. Suporta uma ampla faixa de tensão de entrada e fornece saída estável, sendo compatível com diversos componentes eletrônicos.
TPS7A5301WQRTKRQ1 PDF da Folha de Dados
Nosso site disponibiliza a folha de dados mais confiável para o TPS7A5301WQRTKRQ1. Para especificações detalhadas e orientações de uso, recomenda-se baixar a folha de dados diretamente na página do produto.
