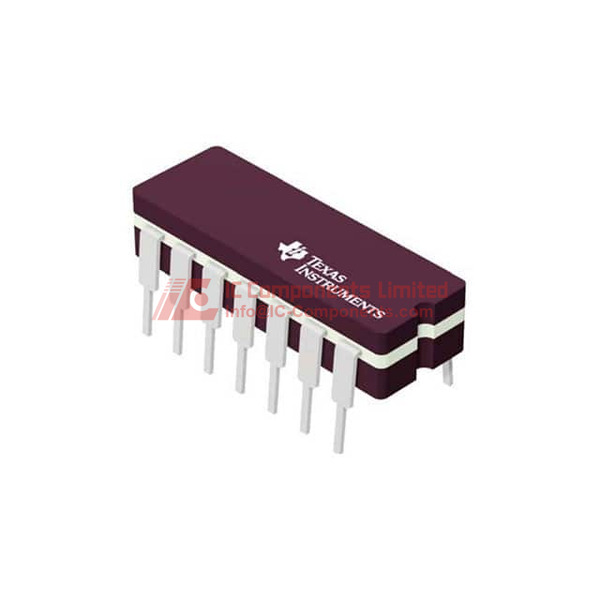

O SN74LS14N é um circuito integrado (CI) de inversor com 6 canais de Schmitt Trigger, fabricado pela Luminary Micro / Texas Instruments. Desenvolvido para uma ampla variedade de aplicações em lógica digital, este CI possui uma entrada de Schmitt Trigger que ajuda a eliminar ruídos e fornecer sinais de saída limpos e estáveis, mesmo com sinais de entrada que mudam lentamente ou apresentam interferências.
Como um CI de porta lógica e inversor, o SN74LS14N faz parte da série 74LS, reconhecida por seu desempenho confiável e compatibilidade com as famílias de lógica TTL e CMOS. Opera com uma faixa de tensão de alimentação entre 4,75V e 5,25V, apresentando um tempo de propagação máximo de 22ns ao conduzir uma carga capacitiva de 15pF.
Principais características do SN74LS14N incluem:
6 canais independentes de inversores com Schmitt Trigger
Capacidade de conduzir até 8mA de corrente de saída em nível baixo e 400μA em nível alto
Faixa de temperatura de operação de 0°C a 70°C
Conformidade com RoHS e construção sem chumbo
Disponível em embalagem DIP de 14 pinos para montagem em orifício passante
O SN74LS14N é ideal para diversas aplicações em lógica digital, como eliminação de bouncing em contatos, condicionamento de sinais e circuitos de disparo. Sua entrada com Schmitt Trigger garante operação confiável mesmo na presença de sinais de entrada com ruído ou mudanças lentas, tornando-o uma escolha popular para aplicações industriais e eletrônica de consumo.
Modelos equivalentes ou alternativos ao SN74LS14N incluem o SN74LS14 e o 74HC14, ambos também sendo circuitos integrados de inversor com Schmitt Trigger de 6 canais, com funcionalidades e especificações semelhantes. A escolha por uma dessas alternativas pode depender de requisitos específicos do projeto e restrições de design.
SN74LS14N Atributos Técnicos Chave
O SN74LS14N possui uma configuração de 6 canais de inversores com características Schmitt Trigger, proporcionando maior imunidade ao ruído e capacidade de transformar sinais analógicos em digitais. Opera com uma tensão de alimentação entre 4,75V e 5,25V, suportando níveis lógicos baixos de até 0,5V e altos de até 1,9V. Com corrente de saída máxima de 400 mA em nível alto e 8 mA em nível baixo, suas aplicações incluem circuitos lógicos, processamento de dados, telecomunicações e processamento de sinais, sendo ideal para aplicações de alta velocidade, com atraso de propagação máximo de 22ns a 5V.
SN74LS14N Tamanho da Embalagem
Tipo: Tubo
Material: Plástico
Tamanho da Embalagem: 14-PDIP (0,300 pol. / 7,62 mm)
Configuração de Pinos: 14-DIP
Características térmicas: Temperatura de operação de 0°C a 70°C
SN74LS14N Aplicação
O SN74LS14N é utilizado principalmente em circuitos lógicos onde inversores são necessários. Sua aplicação é ampla em processamento de dados, telecomunicações e sistemas de processamento de sinais, sendo compatível com projetos de prototipagem e desenvolvimento experimental.
SN74LS14N Recursos
Este IC de inversor possui 6 canais com funcionalidade Schmitt Trigger, oferecendo maior imunidade ao ruído e capacidade de converter sinais analógicos em digitais. Opera com uma tensão de alimentação entre 4,75V e 5,25V, suportando níveis lógicos baixos de 0,5V e altos de 1,9V. Sua montagem do tipo DIP de 14 pinos facilita a montagem manual e prototipagem. Possui uma corrente de saída máxima de 400mA em nível alto e 8mA em nível baixo, além de um atraso de propagação máximo de 22ns a 5V, ideal para aplicações de alta velocidade.
SN74LS14N Recursos de Qualidade e Segurança
O SN74LS14N está em conformidade com a diretiva RoHS, indicando componentes livres de chumbo. Sua classificação de sensibilidade à umidade é nível 1 (ilimitado), garantindo estabilidade e confiabilidade em diversas condições ambientais, promovendo segurança e durabilidade.
SN74LS14N Compatibilidade
Este componente, com embalagem padrão 14-PDIP e montagem através de orifícios, é compatível com placas de circuito impresso (PCBs) de uso geral e breadboards, tornando-o adequado para uma ampla variedade de aplicações experimentais e de desenvolvimento.
SN74LS14N PDF da Folha de Dados
Para especificações detalhadas e orientações de conexão do SN74LS14N, faça o download do datasheet disponível em nosso site. Este documento abrangente é uma ferramenta essencial para a utilização eficaz do IC.
