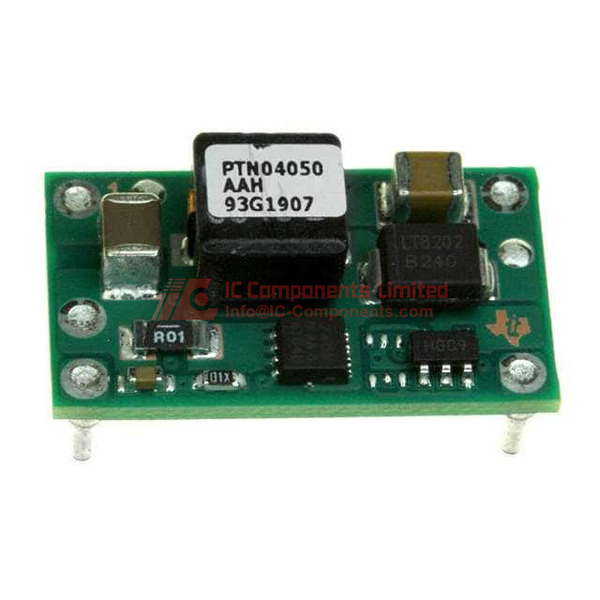

O PTN04050AAH é um conversor DC-DC de alto desempenho, desenvolvido pela Luminary Micro/Texas Instruments, especialmente projetado para gestão de energia de precisão em equipamentos de tecnologia da informação (TI) comerciais. Este módulo compacto, de ponto de carga (PoL) não isolado, oferece capacidades excepcionais de conversão de tensão, transformando tensões de entrada entre 2,9V e 7V em uma saída negativa e estável, variando de -15V a -3,3V, com uma eficiência notável.
Com dimensões de apenas 22,1 mm x 12,7 mm x 8,6 mm, o conversor possui um perfil extremamente compacto, ideal para projetos eletrônicos que requerem espaço reduzido. Sua configuração de montagem em soquetes atravessados (through-hole) garante uma integração simples em diferentes arquiteturas de circuito. O dispositivo apresenta desempenho robusto em uma ampla faixa de temperatura de operação, de -40°C a 85°C, oferecendo confiabilidade em ambientes variados.
Uma característica importante deste conversor é sua impressionante eficiência de 80%, que minimiza perdas de energia e reduz a necessidade de gerenciamento térmico. O módulo pode fornecer até 1A de corrente de saída, sendo adequado para aplicações com demanda moderada de energia. Além disso, o mecanismo de proteção de bloqueio por baixa voltagem (UVLO) aumenta a confiabilidade operacional do dispositivo, prevenindo falhas do sistema em cenários de baixa tensão.
O PTN04050AAH é especialmente indicado para eletrônicos comerciais, infraestruturas de telecomunicações, sistemas de controle industrial e plataformas de computação embarcada, onde a conversão de energia compacta e eficiente é fundamental. Sua conformidade com a norma RoHS reforça seu alinhamento com os padrões ambientais contemporâneos de fabricação.
Modelos alternativos equivalentes no mercado podem incluir conversores DC-DC similares de fabricantes como Linear Technology, Analog Devices e as próprias linhas de produtos da Texas Instruments, como as séries LTM4600, ADM6316 e TPS62410, que oferecem características comparáveis de conversão de tensão e gestão de energia.
PTN04050AAH Atributos Técnicos Chave
Conversor DC-DC com faixa de tensão de saída de -15 V a -3,3 V, corrente máxima de saída de 1 A, até 80% de eficiência, saída única, operação em temperaturas de -40°C a 85°C. Entrada de 2,9 V a 7 V, ideal para aplicações que exigem regulação negativa confiável em equipamentos eletrônicos comerciais e industriais.
PTN04050AAH Tamanho da Embalagem
Encapsulamento do módulo 136447, formato 5-DIP, fornecido em embalagens em bandeja. Dimensões físicas de 22,1 mm de comprimento, 12,7 mm de largura e 8,6 mm de altura. Montagem por through hole com pinos robustos para fácil instalação em PCBs padrão. Características térmicas otimizadas para dissipação eficiente em ambientes de equipamentos comerciais.
PTN04050AAH Aplicação
O conversor PTN04050AAH é indicado para equipamentos de tecnologia da informação (TI), com foco na regulação negativa de tensão. É especialmente adequado para alimentar circuitos digitais de baixa tensão, fontes de viés negativo, controladores industriais, sistemas embarcados e kits de iluminação LED utilizados em eletroeletrônica de precisão.
PTN04050AAH Recursos
Módulo PoL (ponto de carga) não isolado para integração simples em diversos projetos eletrônicos.
Faixa de tensão de saída ultra ampla de -15 V a -3,3 V, garantindo alta flexibilidade.
Capacidade de fornecer até 1 A de corrente de saída.
Alto desempenho com eficiência de até 80%, reduzindo consumo de energia e necessidades de gerenciamento térmico.
Proteção UVLO (Under-Voltage Lockout) para estabilidade do circuito e segurança do dispositivo.
Entrada de tensão variada de 2,9 V a 7 V, compatível com múltiplas fontes de energia.
Design compacto e perfil baixo, ideal para espaços limitados.
Operação confiável em temperaturas de -40°C a 85°C, mesmo em condições adversas.
Montagem por porca com through hole para facilitar manufatura e prototipagem.
Conversão de energia integrada, promovendo projeto eficiente com menor quantidade de componentes.
PTN04050AAH Recursos de Qualidade e Segurança
Conformidade com RoHS disponível mediante solicitação, garantindo padrões ambientais e de segurança.
Proteção UVLO para evitar condições de entrada anormais.
Fabricado de acordo com os rigorosos protocolos de controle de qualidade da Texas Instruments, assegurando confiabilidade a longo prazo.
Saída estável e de baixo ruído, protegendo eletrônicos sensíveis downstream.
PTN04050AAH Compatibilidade
Compatível com diversos sistemas eletrônicos comerciais e industriais que requerem fontes de tensão negativa.
Fácil integração em dispositivos optoeletrônicos, controles embarcados e circuitos de iluminação LED devido à sua versatilidade e tamanho compacto.
Pode substituir diretamente outros modelos da série PTN04050, facilitando upgrades e manutenção.
PTN04050AAH PDF da Folha de Dados
Para garantir a melhor utilização e integração do PTN04050AAH, recomendo fazer o download do datasheet oficial mais atualizado disponível nesta página. Nosso site oferece a documentação mais confiável e completa, sendo a melhor fonte para verificar especificações técnicas e diretrizes de projeto deste modelo de produto.
