O PAM2846KR da Diodes Incorporated é um Circuito Integrado (CI) altamente versátil que funciona como um IC de Gerenciamento de Energia (PMIC) para drivers de LED. Projetado para aplicações de iluminação de fundo, este regulador DC-DC de levantamento (boost) oferece uma solução completa para alimentar e controlar a intensidade de matrizes de LEDs.
Principais características do PAM2846KR incluem:
Funcionalidade: O CI incorpora um regulador DC-DC com topologia de aumento (boost), permitindo converter de forma eficiente tensões de entrada baixas (4,8V a 28V) em uma saída regulada de 40V. Ele suporta até 6 saídas independentes de LED, cada uma capaz de fornecer até 30mA.
Capacidades de Dimming: O PAM2846KR oferece opções de ajuste de brilho analógico e PWM, possibilitando controle preciso da luminosidade dos LEDs.

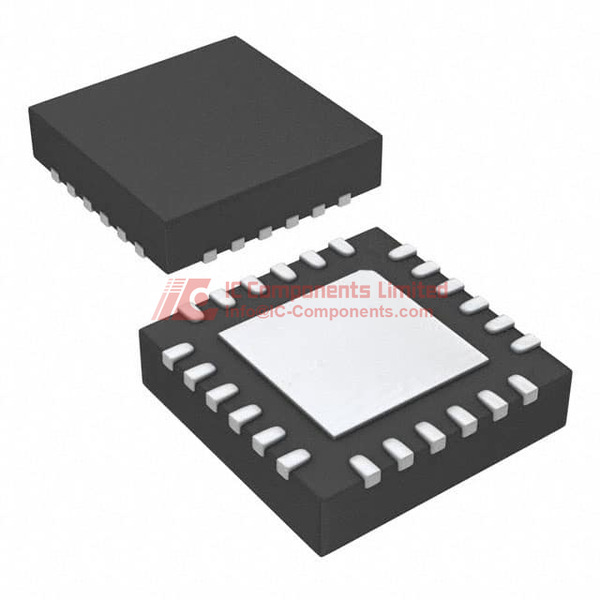

Desafios de Design Abordados: O pacote compacto 24-QFN (4x4) e o projeto sem chumbo, em conformidade com RoHS, tornam este CI adequado para aplicações com restrições de espaço, além de atender aos requisitos de conformidade ambiental.
Faixa de Temperatura de Operação: O CI pode operar de forma confiável em uma ampla faixa de temperatura de -40°C a 85°C, garantindo desempenho em diferentes condições ambientais.
Vantagens Principais: O PAM2846KR combina múltiplas funcionalidades, incluindo regulação de aumento, condução de LEDs e controle de dimmer, em uma solução integrada única. Isso simplifica o processo de projeto e reduz a quantidade total de componentes, melhorando a eficiência e a confiabilidade do sistema.
Compatibilidade: O PAM2846KR é uma substituição direta para a série PAM2846, oferecendo uma transição suave para atualizações em projetos existentes.
Áreas de Aplicação: Este produto é principalmente destinado a aplicações de iluminação de fundo, como em telas de LCD, smartphones, tablets e outros dispositivos portáteis. Sua versatilidade e eficiência o tornam adequado para uma ampla variedade de sistemas de iluminação e exibição baseados em LEDs.
Modelos Equivalentes: Existem vários modelos equivalentes ou alternativos disponíveis pela Diodes Incorporated, incluindo o PAM2846KRDI, PAM2846KRDI-ND e PAM2846KRDITR. Esses modelos podem apresentar pequenas variações na embalagem ou diferenças menores de recursos, mas geralmente compartilham a mesma funcionalidade central e especificações.
PAM2846KR Atributos Técnicos Chave
Número da Peça do Fabricante: PAM2846KR
Fabricante: Diodes Incorporated
Categoria Principal: Circuitos Integrados (CIs)
PAM2846KR Tamanho da Embalagem
Tipo: Fita e Bobina (TR)
Material: Embalagem de Dispositivo 24-QFN (4x4)
Tamanho: Embalagem do Dispositivo do Fornecedor 24-QFN (4x4)
PAM2846KR Aplicação
Aplicações: Iluminação de fundo
PAM2846KR Recursos
O PAM2846KR é um CI driver de LED capaz de elevar a tensão usando uma topologia de regulador DC-DC step-up. Suporta métodos de dimming analógico e PWM, garantindo controle flexível sobre a intensidade da luz. Pode operar com uma alimentação de tensão entre 4,8V e 28V e fornecer uma tensão de saída de até 40V, mantendo uma corrente constante de 30mA por canal. Seu design inclui um interruptor interno e pode ser utilizado em condições onde a temperatura ambiente varia de -40°C a 85°C.
PAM2846KR Recursos de Qualidade e Segurança
O produto é compatível com RoHS, tornando-se livre de chumbo e seguro contra determinados materiais perigosos. Possui um nível de sensibilidade à umidade MSL 3, o que significa que consegue suportar exposição de até 168 horas antes que surjam problemas relacionados à umidade.
PAM2846KR Compatibilidade
Tipo de Montagem: Montagem de superficie
Número de Saídas: 6
Tensão de Saída: 40V
PAM2846KR PDF da Folha de Dados
Acesse a folha de dados mais completa e confiável do PAM2846KR em nosso site. Recomendamos baixá-la nesta página para garantir que você tenha todas as especificações técnicas detalhadas e orientações de aplicação ao seu alcance.
